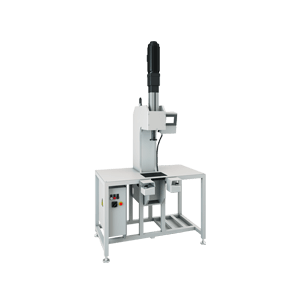

P1.201 C Tipi Elektrikli Sürücülü Presleme Cihazı

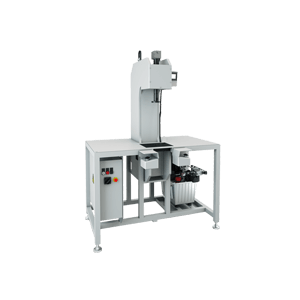

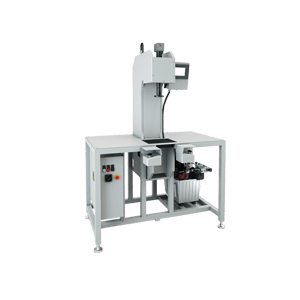

P1.202 ECO C Tipi Hidrolik Tahrikli Presleme Cihazı

Montaj Pres Teknolojileri

MODUPRESS PRESLEME CİHAZLARI

modupress Presleme cihazları Presleme cihazı olarak
modüler sistem
Modüler tasarım sayesinde, kumandanın fonksiyonları ve mekanik bileşenler kolaylıkla değiştirilebilir veya sonradan donatılabilir.

Uygulama
modupress Presleme cihazları, tercihen uzunlamasına preslenmiş bağlantıların, perçinli bağlantıların yanı sıra bileşenlerin preslenmesi ve test edilmesi için montaj işlemlerinde kullanılır.

 Temel kullanım
• Tahrik teknolojisi, dişli kutusu montajı
• Kaplinler, kardan milleri
• Kompresörler, pompalar, hidrolik elemanlar
• Endüstriyel bağlantılar
• Makine mühendisliği
• İnşaat ve tarım makineleri için bileşenler
• Elektronik

Çalıştırma
Güvenlik nedenlerinden ötürü, bastırma cihazı iki elle çalıştırma ile donatılmıştır. Bu, iş parçasının önden beslenmesini sağlamak için bölünmüş bir tasarıma (iki ayrı buton) sahiptir.
Alternatif olarak, güvenlik ışık ızgaraları veya koruyucu bir kaplama sağlamak da mümkündür. Bu tür uygulamalarda, işlev tetiklemesi bir düğme ile yapılır.

Versiyonlar
• hidrolik veya elektrikli tahrik

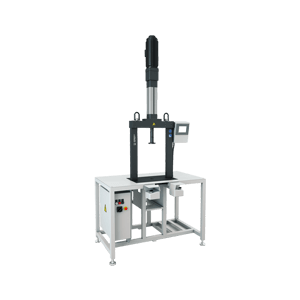

• portal tasarımı veya C-çerçeve tasarımı
• 3 kontrol varyantı

Açıklama
Ana çerçeve, çalışma masası olarak tasarlanmıştır.
Masa plakasının altında elektrik kontrolü vardır ve sürücünün yakınında, portaldaki veya C-çerçevesindeki hidrolik presleme silindirini kontrol eden güç ünitesi bulunur.
Çerçevenin çelik taban plakası, çalışma yüzeyinin düz olması ve kenarların önlenmesi için çalışma masasındaki masa plakası ile aynı hizada monte edilir.
Taban plakası üzerine, kayar masalar gibi herhangi bir iş parçası taşıyıcı monte edilebilir.
Bastırma silindirinin piston kolu, bastırma aletlerinin monte edilebildiği hızlı değiştirme tertibatıyla donatılmıştır. Bu, isteğe bağlı olarak diğer takım tutucularla değiştirilebilir.

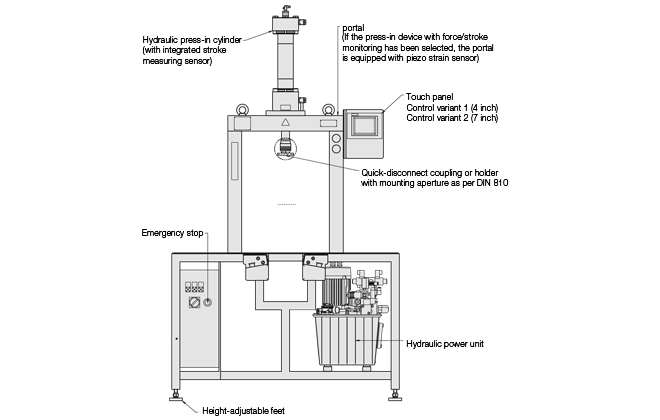

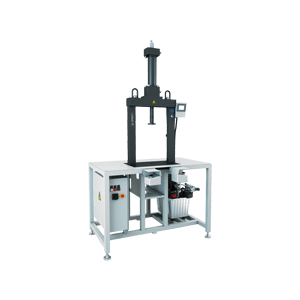

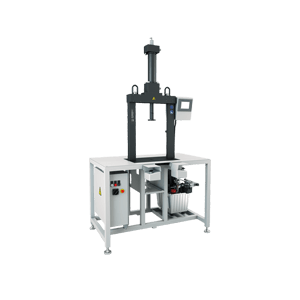

Portal çerçeveli ve hidrolik tahrikli bir modupress presleme cihazının tasarımı

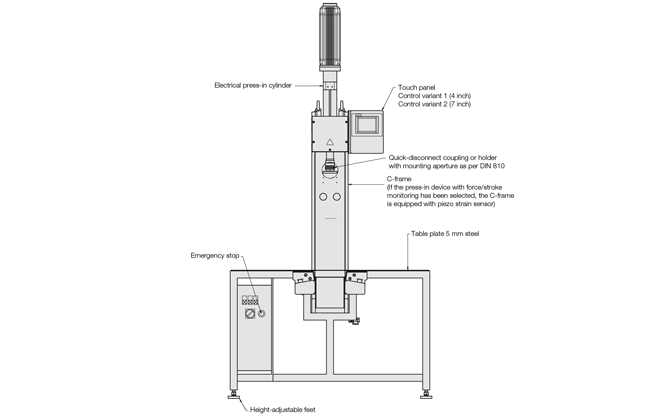

C-çerçeveli ve elektrikli sürücülü bir modupress presleme cihazının tasarımı

KONTROL ÇEŞİTLERİ

Kontrol değişkeni 1: Hızlı / yavaş hız
• strok ölçümü
• dokunmatik panel, 4 inç

Fonksiyonel açıklama – normal çalışma (bastırarak çalıştırma)
Fonksiyon tetiklemesinden sonra, bastırma silindiri ilk önce hızlı hızda uzar. Tanımlanan anahtarlama noktasına ulaştıktan sonra, hız sürünme hızına düşürülecektir.

Kuvvet için birleştirme:
Ayarlanan maksimum kuvvete ve müteakip tutma süresine ulaştıktan sonra bastırma silindiri tanımlanan dönüş konumuna geri çekilir.

Konuma katılma:
Ayarlanan konuma ulaştıktan sonra bastırma silindiri tanımlanan dönüş konumuna geri çekilir.

Ayar modu
Dokunmatik panelde “ayar modu” seçildiğinde, bastırma silindiri manuel kontrol ile uzatılabilir veya geri çekilebilir. Böylece, örneğin iş parçasına özgü noktalara yaklaşmak, bunları parametre olarak girmek için konumları okumak mümkündür.
Bastırma silindiri dokunmatik kontrolle (yani yalnızca basma düğmelerine basıldığında) ve yalnızca sürünme hızında hareket eder.

Kontrol varyantı 2: Hızlı / kuvvet / inme izleme ile bir yavaş gitme hızı
• strok ölçümü
• güç ölçümü
• Dokunmatik paneli, 7 inç

Fonksiyon açıklaması – normal çalışma (çalışma presleme)
aşağıdaki ilave fonksiyonlara sahip, ancak kontrol değişkeni 1 olarak
vasıtasıyla olası 100 veriden biri için dokunmatik panel, istenen bastırma kuvvetlerini ilişkili strok noktaları ile kaydeder ve bunların kabul edilebilir sınır değerleri girilir ve ekranda kuvvet / strok pencereleri şeklinde gösterilir (şekil 3).
Bastırma kuvveti, kuvvet dönüştürücü ile kalıcı olarak ve bastırma silindirinin stroku strok ölçüm sistemi ile ölçülür. Önceden ayarlanmış herhangi bir kuvvet / strok noktasında, ölçülen değerler kabul edilebilir sınır değerlerle karşılaştırılır. Ölçülen değerlerden biri veya birkaçı kabul edilebilir sınır değerlerin dışındaysa, hemen bir NIO hata mesajı görüntülenir (NIO = sırayla değil).
Yeni bir baskı yapmak için önce dokunmatik paneldeki hata mesajı sıfırlanmalıdır. Tüm ölçümler ayarlı limit dahilindeyse, hemen bir IO mesajı görünür ve bir sonraki basma gerçekleştirilebilir (sırayla IO =).

Bir veri kaydı şunlardan oluşur (  bastırma işleminin grafik gösterimi ):
• konum – kapalı konum (geri dönüş stroku sınırlaması)
• konum – anahtarlama hızlı / yavaş hız
• maks. kuvvet
• min. kuvvet
• maks. strok
• min. strok
Belirtilen ve ölçülen değerlerin veri çıkışı için Ethernet ve SD kart arabirimleri mevcuttur.

Kontrol değişkeni 3: Çalışma süresinin programlanmasıyla sürünme / hızlı hız kontrolü (ECO bastırmalı cihazlar için)
• zaman paneli

İşlevsel açıklama – normal çalışma (bastırarak çalıştırma)
İki elle iki mantar düğmeyi çalıştırarak aynı anda işletim paneli, bastırma silindiri uzar (kapalı konumdan başlayarak). İlk ayarlanan zaman işaretleri elde edilir edilmez veya zaman (lar) geçtikten sonra, bastırma silindiri otomatik olarak hızlı hızdan sürünme hızına geçer.
Ayarlanan maksimum kuvvete ulaştıktan sonra, bastırma silindiri zamana göre ayarlanabilen kapalı konuma geri çekilir. Önceden belirlenmiş maksimum kuvvet, birleştirme işlemini güvenli bir şekilde sonlandırmak için en düşük bastırma konumunda 1 saniye süreyle korunur.
İki elle çalıştırma bir ara konumda bırakılırsa, bastırma silindiri bu konumda kalır. Basma düğmelerine tekrar basıldığında, bastırma silindiri hızlı bir şekilde kapalı konuma hareket eder.
Sadece kapalı konuma ulaştıktan sonra bastırma silindiri tekrar uzatılabilir.
