Robot Teknolojileri

ProModul – iş parçalarının otomatik olarak komple işlenmesi için Modüler Üretim Sistemi

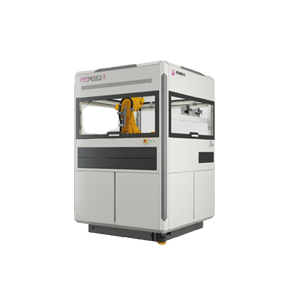

ProModül R İş Parçası Değiştirme

Brüt ve bitmiş parçaların taşınması, cnc beslemesi ve çıkarılması için otomatik robotlu üretim modülü.

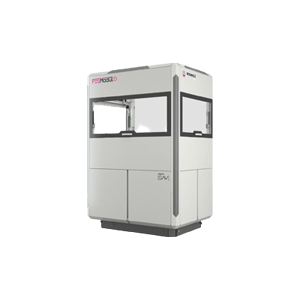

ProModül D Çapak Alma

İş parçalarının otomatik ve robotla çapaklarının alınması için üretim modülü.

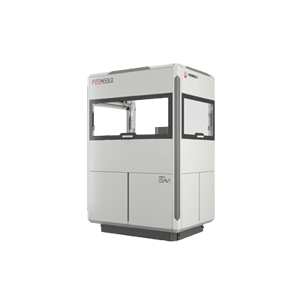

ProModül M Ölçüm

İş parçalarının otomatik ölçümü ve kalite testi için üretim modülü

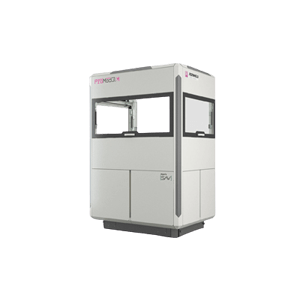

ProModül S Etiketleme ve İşaretleme

İş parçalarının otomatik olarak etiketlenmesi ve işaretlenmesi için üretim modülü.

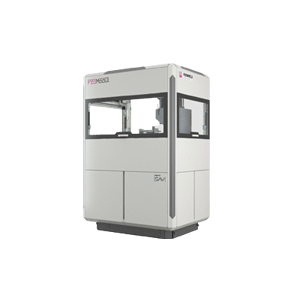

ProModül P Presleme

İş parçalarının fonksiyonel bileşenlerinin otomatik olarak preslenmesi için üretim modülü.

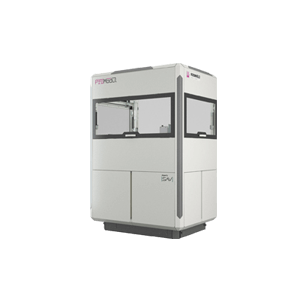

ProModül E Manyetikliği Giderme

İş parçalarının manyetikliğini otomatik olarak gidermek için üretim modülü.

Ekonomik komple işleme

Modüler üretim sistemi ProModul ile iş parçaları takım tezgahında tamamen otomatik olarak değiştirilebilir ve eklenti modülleri ile tamamlanabilir.

Bir bakışta avantajlar

– Bitmiş bileşenler: parçalar OP 10 ve OP 20’de tamamen işlenebilir
– Üretimde artan verim – küçük parti boyutlarında bile ekonomik
– Otomatik kurulum sayesinde duruş sürelerinin önlenmesi
– Palet sayısıyla sınırlı olmadığı için sınırsız insansız çalışma süresi mümkündür
– Azaltılmış alan gerekli
– Çalışanlar için yardım

Teknik veri

  • Kurulum yüzeyi – ProModul R: 1600 x 1600 mm
  • Kurulum yüzeyi eklenti modülleri: 1200 x 1200 mm
  • Yükseklik: yakl. 2300 mm
  • Çekmecelerde parça kapasitesi: 80 iş parçası, 100 x 100 mm
  • Robot Kontrolü: Fanuc 10 kg Simatic

ProModul– modüler eklenti prensibi

Temel modül

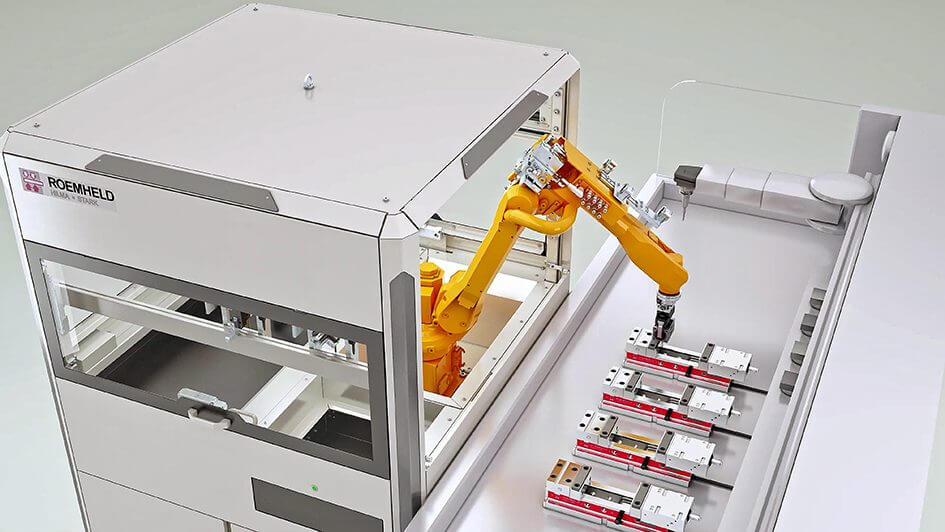

ProModul R’nin otomatik iş parçası yüklemesi için takım tezgahına bağlanması.

sol veya sağ
Herhangi bir eklenti modülü, daha fazla işleme için ProModule R’ye sola veya sağa eklenebilir.
Ek modülün iş parçalarıyla yüklenmesi ve boşaltılması ProModul R robotu tarafından gerçekleştirilir.

sol ve sağ
ProModul R’ye başka herhangi bir eklenti modülü eklenebilir. Her iki eklenti modülünün iş parçalarıyla yüklenmesi ve boşaltılması, ProModul R robotu tarafından gerçekleştirilir.
