PNÖMATİK SİLİNDİRLİ HIZLI KALIP BAĞLAMA SİSTEMİ

Elektrikle veya pnömatik olarak tahrik edilen itme zinciri, hızlı kenetleme sistemine bağlı kenetleme elemanını otomatik olarak park konumundan kenetleme kenarındaki kenetleme konumuna ve ardından tekrar park konumuna hareket ettirir.
Makinenin T yuvası, itme zinciri ve sıkıştırma elemanı için kılavuz görevi görür. İtme zinciri aynı zamanda sıkıştırma elemanının hidrolik ve elektrik hatlarını barındırmak için enerji zinciri görevi görür.

Uygulamalar

  • pres kollarında kalıpların otomatik kenetlenmesi
  • genişlikte değişen kalıplar için

Versiyonlar

  • İçi boş pistonlu silindirler, çift etkili, maks. sıkıştırma kuvveti 115 kN
  • İçi boş pistonlu silindirler, tek etkili, maks. sıkıştırma kuvveti 104 kN
  • Mekanik kilitlemeli sıkma silindiri, çift etkili,
    maks. sıkıştırma kuvveti 100 kN
  • Yaylı sıkıştırma silindiri, tek etkili, maks. sıkıştırma kuvveti 100 kN
  • Kayar kelepçe, tek etkili, maks. sıkma kuvveti 78 kN
  • Açılı kelepçe, tek etkili, maks. sıkma kuvveti 66 kN

Özel özellikler

  • Kısa mesafeler için uygun maliyetli, sağlam çözüm
  • standart bağlama elemanlarını kullanarak kolay kurulum
  • sabitlemek için, baskı kolunda herhangi bir değişiklik gerekmez
  • çeşitli kalıp boyutlarına hızlı adaptasyon

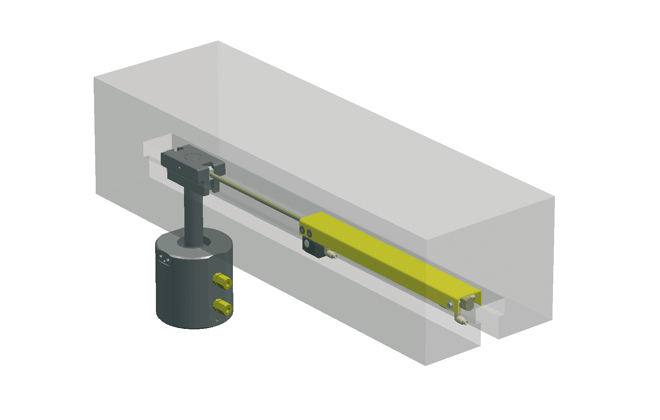

Pnömatik Silindirli Hidrolik Hızlı Kalıp Bağlama Sistemi
