UYGULAMALAR

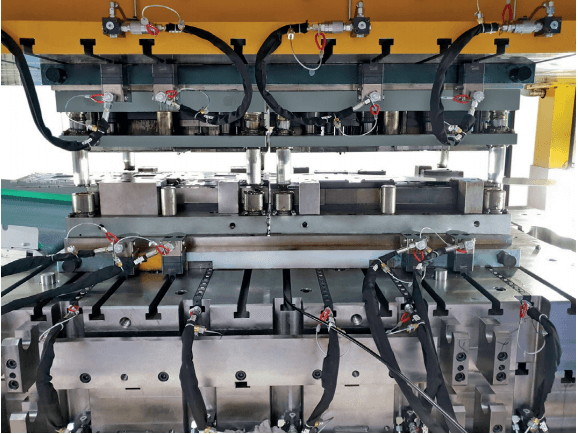

  • Eksantrik ve hidrolik pres alt tabla ve üst koçlarda
  • Makine ve ekipmanlarda bağlama ve kilitleme proseslerinde kullanılabilir .
  • Bağlama için  alan sınırlı olduğunda ve maks. çevre sıcaklıklarında. 120 ° C de kullanılabilir.

AVANTAJLAR

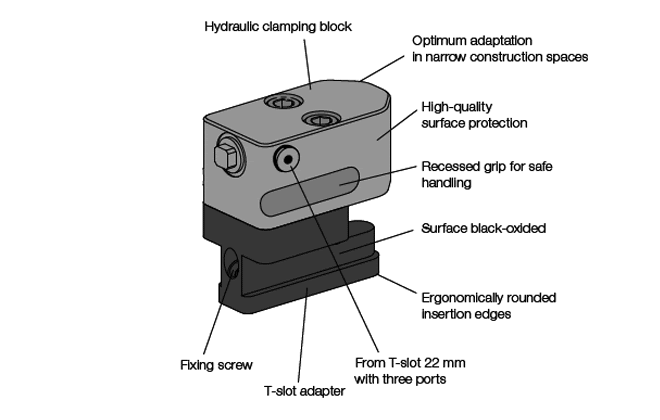

  • Yüksek sıkma kuvveti ile birlikte küçük boy ve düşük ağırlık
  • Kolay yerleştirme için ergonomik T yuvası adaptörü
  • Yüksek kaliteli yüzey koruması sıkıştırma bloğu üzerinde
  • Sıkıştırma bloğu yuvarlatılmış ve dolayısıyla optimum dar inşaat alanlarına uyum
  • Özel gömme tutma yeri ile güvenli kullanım ve iş güvenliği
  • T-slot 14, 18, 22 ve 28 mm mevcuttur Toplam strok 8 ve 12 mm
  • İlgili kalıp standardizasyonu sağlar

ÖZELLİKLER

  • İdeal kuvvet aktarımı ve kompakt tasarım
  • 19 kN’den 78 kN’ye kadar sıkma kuvveti
  • Kolay montaj
  • Büyük ve kalın kalıp kenarı toleransları için uygun
  • Kalıpları preslere yüklerken engellemez
  • Kalıp standardizasyonu

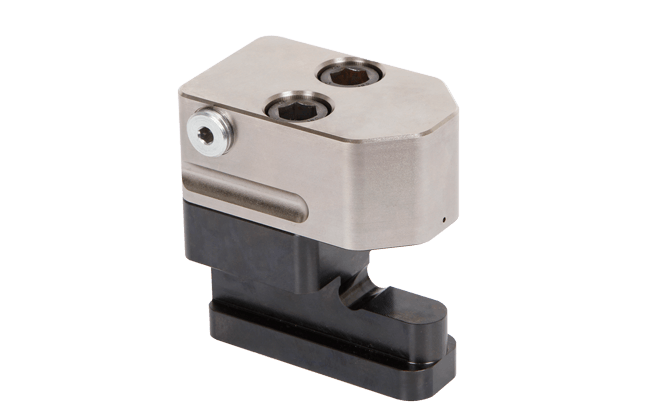

C TİPİ T SLOT KAYAR HİDROLİK CLAMPLER / HİDROLİK PABUÇLAR

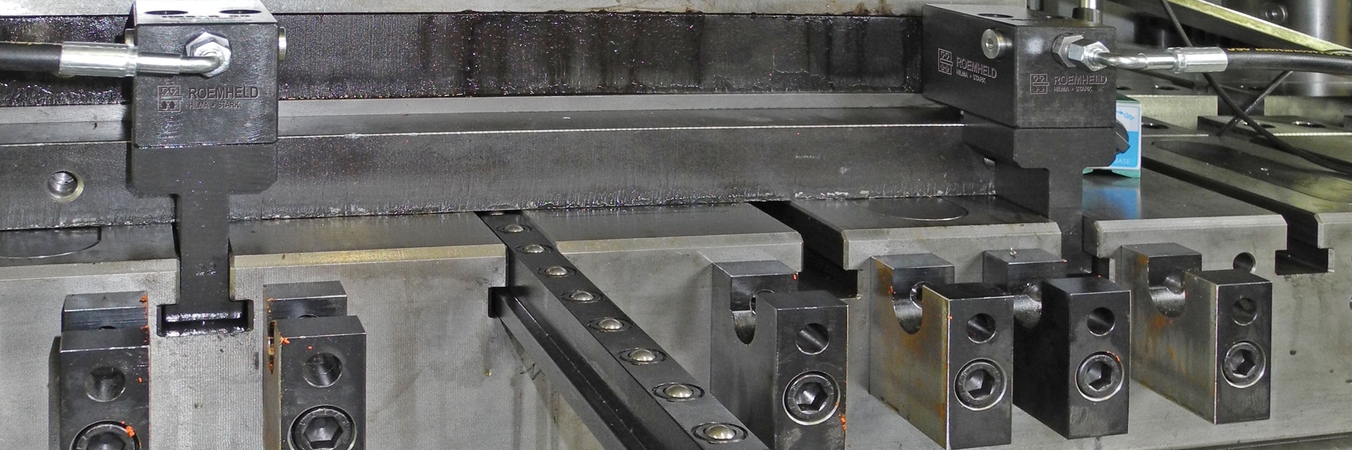

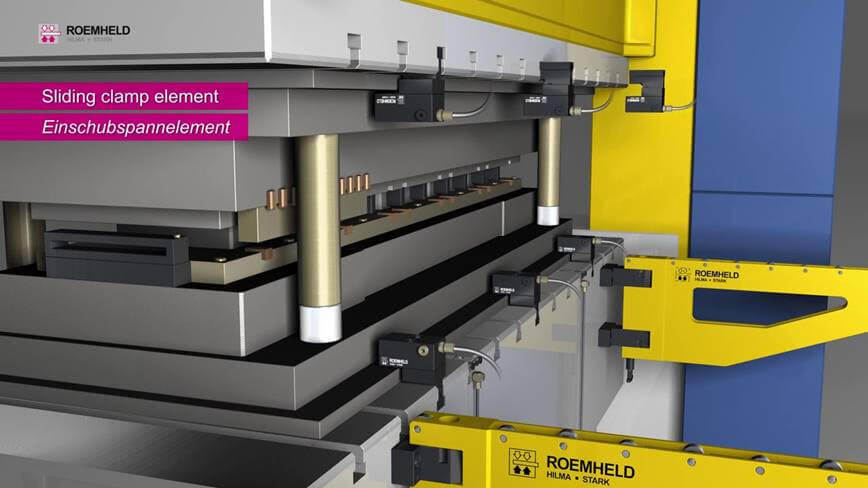

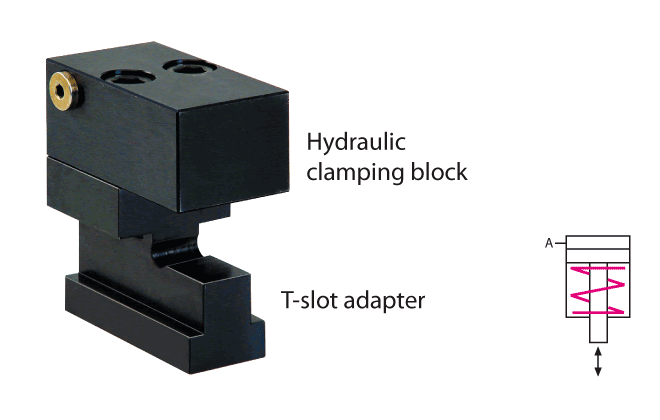

Hidrolik pabuçlar pres kolunun veya yatağının T yuvalarına manuel olarak konumlandırılması. Pistona hidrolik basınç uygulayarak kalıp kenetleme kenarına kenetlenir ve yay kuvveti ile çözülür. Kenetleme bloğu ayrıca bir T-slot adaptörü olmadan doğrudan sabitlenebilir.

C TİPİ T SLOT KAYAR HİDROLİK CLAMPLER / HİDROLİK PABUÇLAR 2

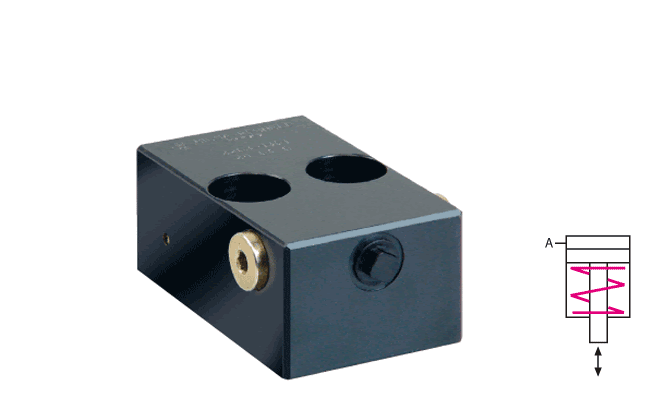

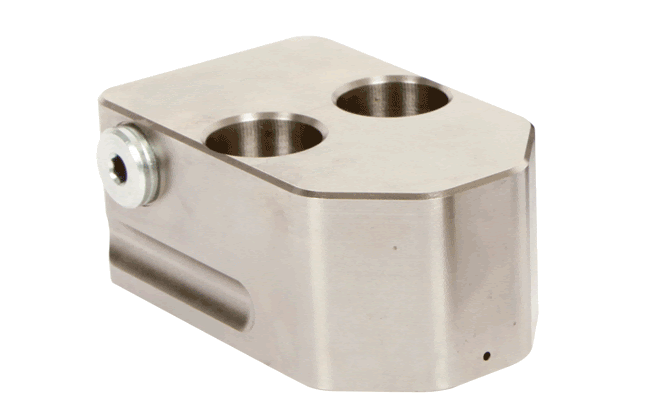

Pistona hidrolik basınç uygulayarak kalıp kenetleme kenarına kenetlenir ve yay kuvveti ile çözülür. Kenetleme bloğu, sabit ara çubuklara vidalanarak veya bir pres yatağının veya şahmerdanın T-yarıklarındaki kalıpları sıkıştırmak için bir T-yarık adaptörüyle kombinasyon halinde sabitlenebilir.
