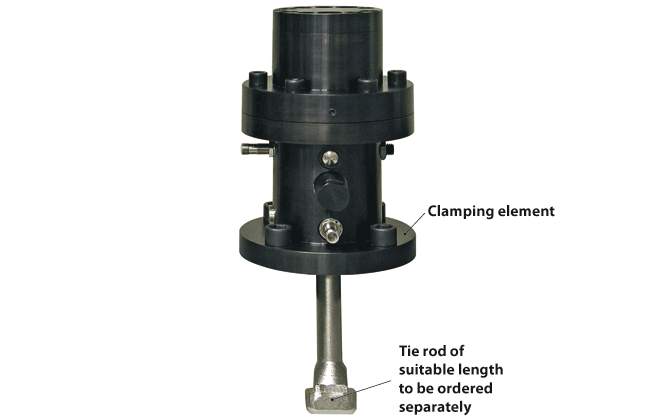

HİDROLİK HIZLI KALIP BAĞLAMA İÇİN DÖNDÜRME VE ÇEKME SİLİNDİRLERİ 2.1833

2×45 ° dönme açısıyla çift etkili
Sıkıştırma elemanı, içi boş pistonlu bir silindir ve bir döner silindirden oluşur. İçi boş pistonlu silindirde tutulan bağlantı çubuğu, döner silindirin dişli kremayere takılan dişlerle donatılmıştır. Sıkıştırma pozisyonu pnömatik olarak izlenir. İsteğe bağlı olarak, endüktif yaklaşım anahtarları ile izleme de mümkündür.

Başvurular

  • preslerde ve yüksek hızlı delme preslerinde
  • kullanılabilir alan sınırlı olduğunda

Özel özellikler

  • güçlendirme için uygun
  • ideal kuvvet aktarımı
  • kompakt tasarım
  • ram ve yatak yüzeylerinin optimum kullanımı
  • zor erişilebilen noktalarda kenetleme

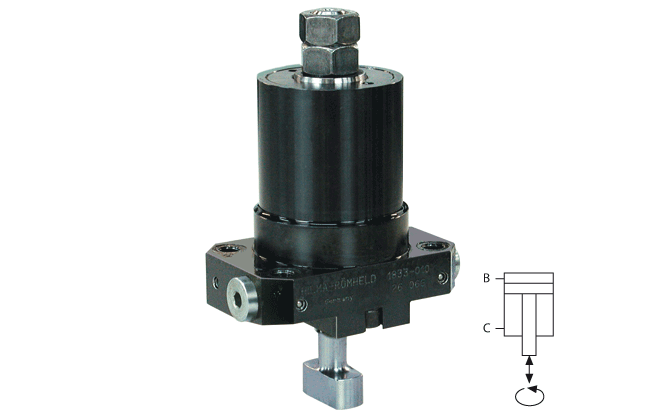

HİDROLİK HIZLI KALIP BAĞLAMA İÇİN DÖNDÜRME VE ÇEKME SİLİNDİRLERİ

2.2185

15 ° eğim açılı çift etkili
Bir kontrol mekanizması, çift etkili pistonun strokunu bağlantı çubuğunun bir eğme ve kaldırma hareketine çevirir. Kalıbı serbest bırakmak için, bağlantı çubuğu 15 ° döndürülür. Kenetleme kuvveti, bağlantı çubuğunun eksenel yönünde kenetleme noktasına iletilir. Kenetleme ve çözme pozisyonları, endüktif yaklaşım anahtarları ile izlenir. 85 ° C’ye kadar sıcaklık aralığı.
Talep üzerine daha yüksek sıcaklıklar

Uygulamalar

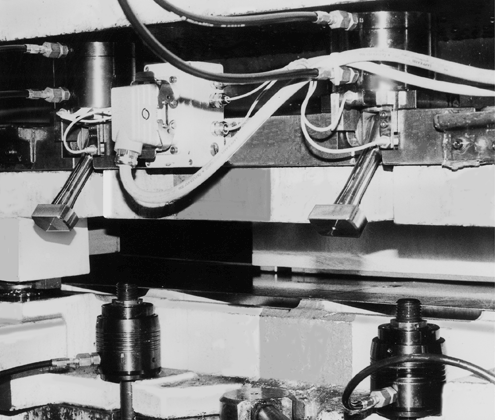

Kalıpların pres kollarında otomatik olarak bağlanması

Özel özellikler

  • 10 mm’lik sıkıştırma stroku, bu da farklı yükseklikteki kenetleme kenarlarına yüksek uyum anlamına gelir
  • pozisyon izleme ve otomatik hareket dizisi ile yüksek operasyonel güvenlik
  • bağlantı çubuğu döndürülebilir, bu nedenle kalıbı yerleştirirken çarpışma kenarları olmaz
  • ram alanının optimum kullanımı
  • kolay kurulum
  • güçlendirme için çok uygun

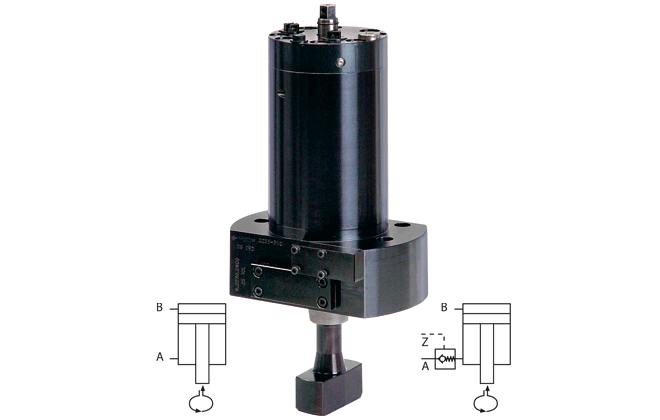

HİDROLİK HIZLI KALIP BAĞLAMA İÇİN DÖNDÜRME VE ÇEKME SİLİNDİRLERİ DIŞTAN SIKIŞTIRMA İÇİN DÖNER KELEPÇESİ 2.2230

çift ​​etkili, 2 x 45 ° dönme açılı
Piston, strok hareketi sırasında 45 ° ‘lik bir dönüş gerçekleştirilecek şekilde bir kontrol cıvatası ile yönlendirilir.
Bağlama için, bağlantı çubuğu, kelepçeleme konumundan 90 ° döndürülür ve mevcut sıkıştırma yuvalarından kenetleme yüzeyine doğru çekilir.
Açma, değiştirme ve kenetleme konumlarının endüktif yaklaşım anahtarları ile izlenmesi.
Salınım mekanizması, yaylı bir aşırı yük koruması ile korunur ve acil durdurma ile donatılmıştır.

  • baskı yatakları ve silindirlere doğrudan sabitleme
  • kullanılabilir alan sınırlı olduğunda

özellikler:

  • güçlendirme için uygun
  • ideal kuvvet aktarımı
  • kompakt tasarım
  • pozisyon izleme, acil durdurma ve aşırı yük koruması ile yüksek çalışma güvenliği
  • büyük kenetleme kenarı toleransları için uygun (± 1,5 mm)
  • kalıpları yerleştirirken değişen alanda çıkıntılı parça yok
  • ve dolayısıyla yatak ve koç yüzeylerinin optimum kullanımı
  • zor erişilebilen noktalarda kenetleme
  • 2.000 mm uzunluğa kadar bağlantı çubukları mevcuttur

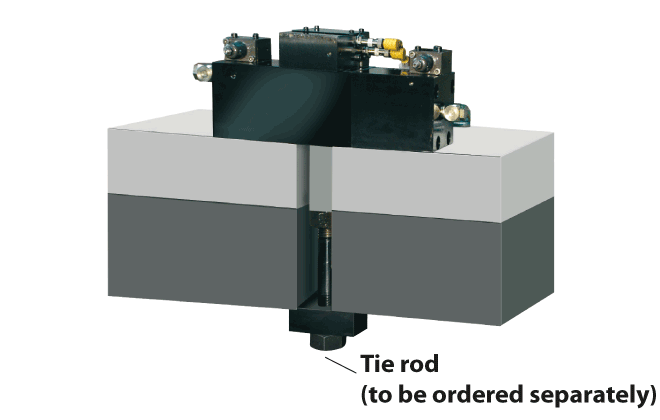

HİDROLİK HIZLI KALIP BAĞLAMA İÇİN DÖNDÜRME VE ÇEKME SİLİNDİRLERİ KAMA DÖNÜŞLÜ 2.2240

çift ​​etkili,
mekanik kilitli 15 ° eğme açılı
Kama, çift etkili pistonun strokunu bağlantı çubuğunun strokuna dönüştürür.
Kalıbı serbest bırakmak için, bağlantı çubuğu maksimum 15 ° döndürülür.
Bağlantı çubuğunun salınım hareketi, sıralama valfleri tarafından çalıştırılan ayrı bir salınım silindiri tarafından gerçekleştirilir.
Kenetleme kuvveti, bağlantı çubuğunun eksenel yönünde kenetleme noktasına iletilir. Kenetleme ve çözme pozisyonları, endüktif yaklaşım anahtarları ile izlenir.
Mekanik olarak kilitlenen kama, basınç kaybı olsa bile kalıbın istem dışı açılmasını önler.

Uygulamalar:

  • pres yatakları ve koçlarda
  • kullanılabilir alan sınırlı olduğunda

Özel :

  • 9,5 mm’lik sıkıştırma stroku, farklı yükseklikteki kenetleme kenarlarına yüksek uyumluluk anlamına gelir
  • aşağıdakiler sayesinde yüksek operasyonel güvenlik:
    – mekanik kilit
    – konum izleme
    – otomatik hareket sırası , sadece 2 hidrolik bağlantı ile güçlendirme için çok uygun
