FLEXLİNE İTME ZİNCİRLİ HIZLI KALIP BAĞLAMA SİSTEMİ

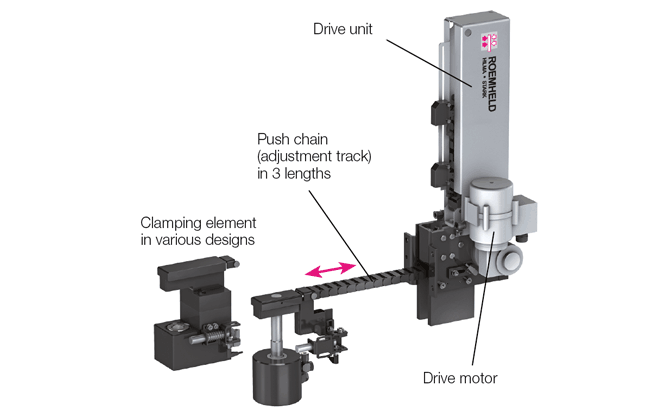

Elektrik motoruyla tahrik edilen bir itici zincir, takılı sıkıştırma silindiri ile hızlı bağlama sistemini otomatik olarak kalıbın kenetleme kenarına hareket ettirir.
Makinede bulunan T-slot, itici zincir ve kenetleme elemanı için kılavuzluk sağlar. Silindirin kenetlenmesi ve çözülmesi, tasarıma bağlı olarak silindire basınç uygulanarak yapılır. Kelepçeleme sırasında, kelepçe elemanı otomatik olarak kelepçeleme pozisyonundan park pozisyonuna hareket eder.

Uygulama
Hızlı bağlama sistemleri, farklı boyutlardaki kalıpların pres koluna otomatik olarak bağlanması için kullanılır.

Avantajları

  • 8 farklı bağlama elemanı
  • 4 farklı T yuvası
  • 3 farklı ayar yolu
  • elektrikli veya pnömatik tahrik motoru
  • servisi kolay, kolayca değiştirilebilen modüler tertibatlar, parçaların yüksek kullanılabilirliğini sağlar
  • sadece birkaç dakika içinde teknik tasarım ve bitmiş çizim
  • yüksek patlama basıncına sahip oldukça esnek, az bakım gerektiren hidrolik hortumlar

Versiyonlar
Flexline hızlı bağlama sistemleri aşağıdaki varyantlarda tedarik edilebilir:

  • kenetleme elemanları İçi boş piston silindirleri, kilitleme mekanizmalı kenetleme silindirleri, yaylı sıkıştırma silindirleri veya sürgülü kelepçeler
  • T yuvaları 28, 32 veya 36 mm veya 1 1/16 “
  • cd ayar paletleri (kenetleme elemanının izleri) 660, 820 veya 1100 mm
  • tahrik motoru elektrikli veya pnömatik
  • “son konum” ve “ara konum” için isteğe bağlı konum izleme (ayarlanabilir) mikro anahtar
  • Sol veya sağ tarafa eklenen “kalıp pozisyonunun” pozisyon izleme
  • galvanizli tasarımda zincir kutusu veya müşterinin isteği üzerine ayrı ayrı boyanmış
  • seçenek: UL uyumlu bileşenlerle tasarım
  • Motor akımı ve izleme sinyalleri için seçim yapabileceğiniz çeşitli Harting konnektörleri
  • seçenek: Makineye montaj için soket muhafazası
