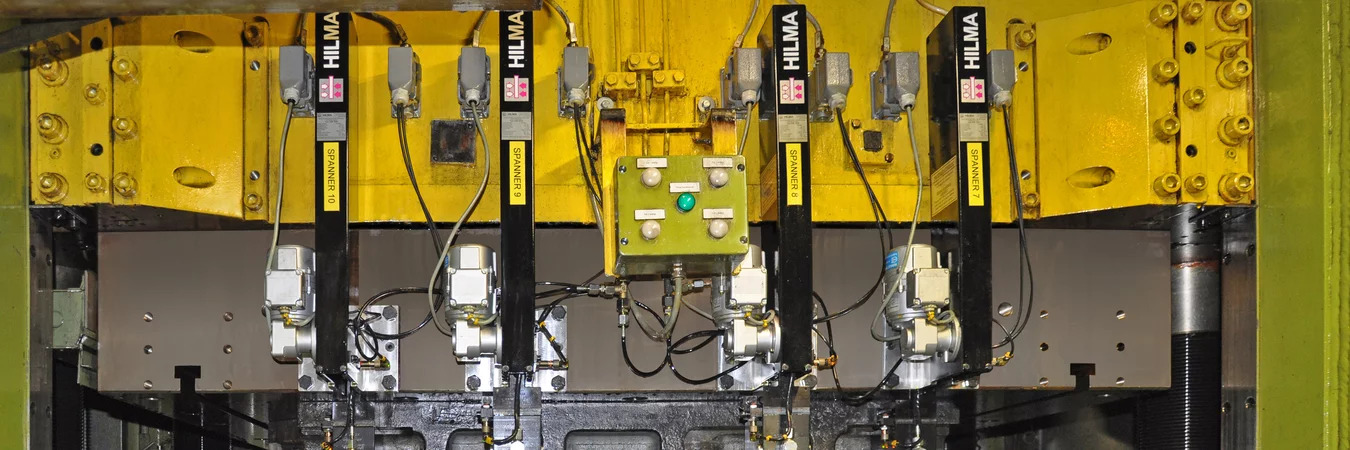

Elektrikli Kalıp Bağlama Sistemleri – Rapid Clamping System

Elektrik Tahrikli Hidrolik Hızlı Kalıp Bağlama Flexline 4.0

DURUM İZLEME İLE HIZLI BAĞLAMA SİSTEMİ FLEXLİNE I 4.0

Kalıp kelepçelemenin sürekli izlenmesi

Avantajlar
● Sürekli durum izleme – kalıpta sıyırma kuvvetlerinin tespiti
● Takım kırılması ve aşınma tespiti
● Arıza sürelerinin önlenmesi
● Bakım tespiti – hızlı sorun giderme
● Uzaktan bakım seçeneği
● Proses kararlılığı

Ölçülen veriler ve değerlendirilen bilgiler
• Gerçek zamanlı bağlama kuvveti
• Sıkıştırma elemanının aşırı yüklenmesi
• Olağandışı sıyırma kuvvetleri
• Sıkıştırma noktasında veya kalıpta işlem kuvvetleri
• Sıkıştırma kuvveti eğrisini kaydederek hata analizi
• Servis durumu için protokol

Uygulama
Kenetleme noktasının veya üretim sürecinin sürekli izlenmesi için otomatik kalıp bağlama sistemlerinde.

Açıklama
Hızlı bağlama sistemi Flexline I 4.0, kullanılan kelepçeleme elemanının sıkma kuvvetini ve sıkma basıncını gerçek zamanlı olarak sürekli olarak ölçen sensörlerle donatılmıştır.
Böylece kalıp kelepçelemesinin durumu kaydedilir ve izlenir. Kalıptaki olağandışı sıyırma kuvvetleri veya kelepçeleme noktasında bir aşırı yük tespit edilebilir ve hemen uygun önlemler alınabilir.
Ölçülen veriler pres kontrolüne aktarılabilir ve bir veri arayüzü, örneğin IO-Link aracılığıyla değerlendirilebilir.
Alternatif olarak, bir zorlama süresi diyagramında kalıp kelepçelemesinin durumunu grafiksel olarak gösteren değerlendirme yazılımlı bir kontrol de sağlanabilir.
Başka bir sensör, sıkıştırma elemanının arızalanmasını önlemek için bakım önlemlerinin belirlenebildiği basınç ortamının kirlilik derecesi hakkında sonuçların çıkarılmasını sağlar.
