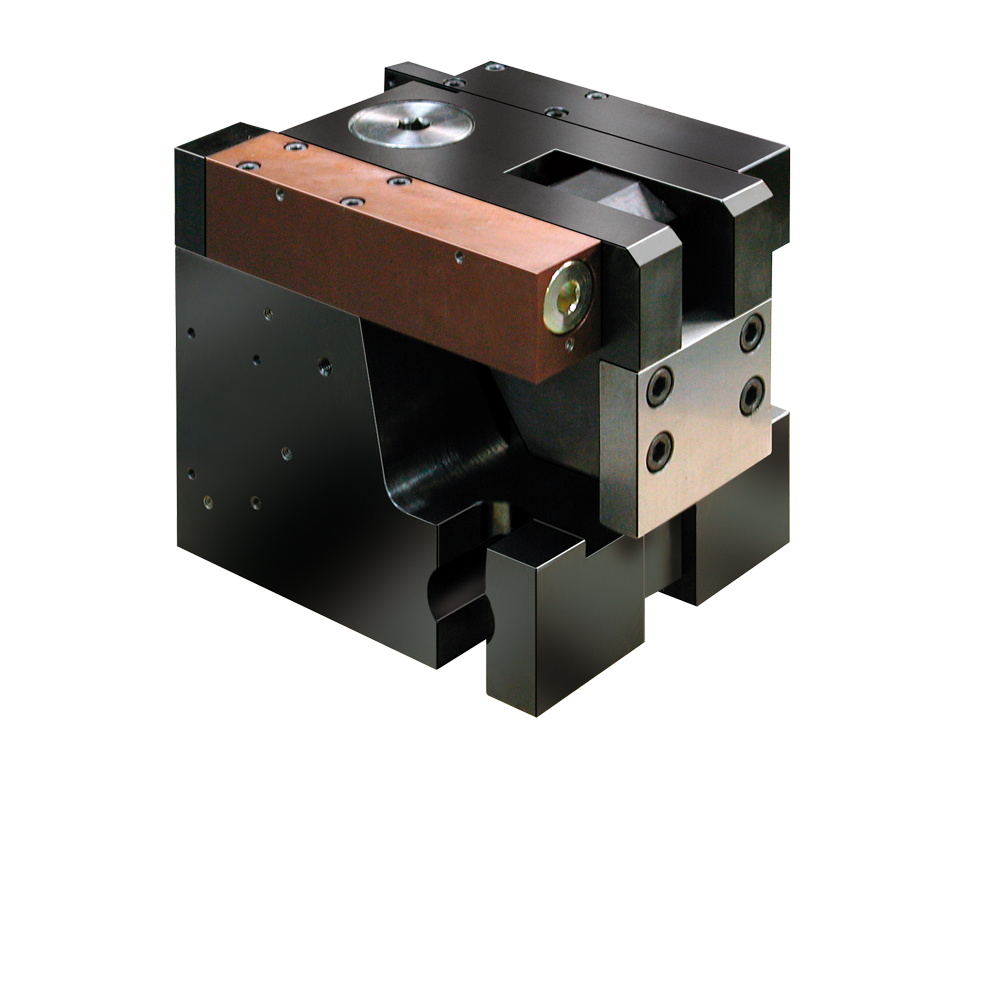

Blok Tip Kalıp Bağlama Silindiri

UYGULAMA ALANLARI

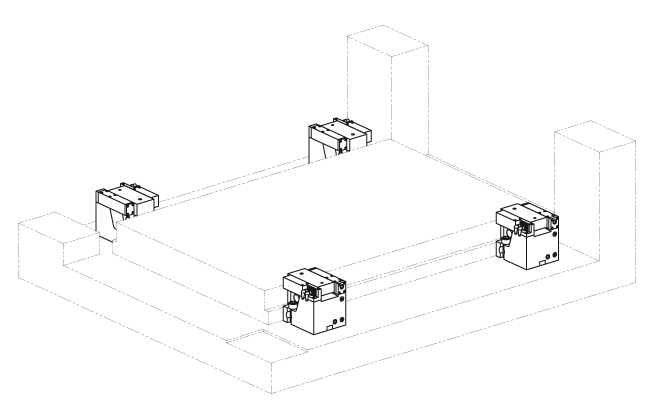

  • tercihen pres yataklarında
  • kalıpları ve adaptör kalıp tablalarını sıkıştırmak ve kilitlemek için

Kenetleme
İlk olarak, silindir pistonu kenetleme kolunu kalıp kenetleme kenarına kenetleme konumuna iter. Hidrolik sıra kontrolü tarafından serbest bırakılan basınç, daha sonra sıkıştırma ve kilitleme mekanizmasına uygulanır. Kenetleme kuvveti oluşturulduktan sonra, kenetleme elemanı kendi kendine kilitlenir. Bu mekanik kilit, basınç kaybı olsa bile kalıbın kasıtsız olarak açılmasını önler.

Kilit açma Kelepçeyi açmak için, sıkıştırma ve kilitleme mekanizması hidrolik olarak açılır.

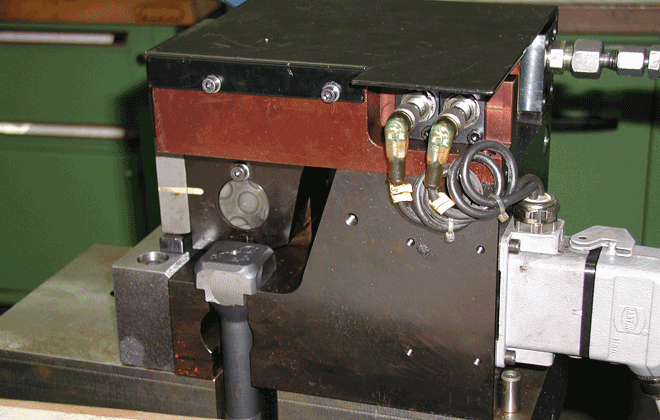

Hidrolik sıralama kontrolü tarafından serbest bırakılan basınç, sıkıştırma kolunu açma konumuna iten silindir pistonuna uygulanır. Açma ve kenetleme pozisyonları, endüktif yaklaşım anahtarları ile izlenir.

Öne çıkan özellikler

  • kompakt gövde ve yüksek kuvvet yoğunluğu
  • pozisyon izleme ve otomatik hareket dizisi ile yüksek operasyonel güvenlik
  • mekanik kilit ile kendi kendine kilitleme
  • düşük çalışma basıncı 100 bar
  • kolay kurulum

İstek üzerine özel versiyonlar

  • yakınlık anahtarları için geçmeli bağlantı tasarımı ve konumu
  • 120 ° C’ye kadar sıcaklıklar için yakınlık anahtarları
  • aşırı kirli ortamlarda daha iyi koruma için kapak plakası
  • 60 mm’den büyük kenetleme kenarı yüksekliği
