UYGULAMA ALANLARI VE AVANTAJLARI

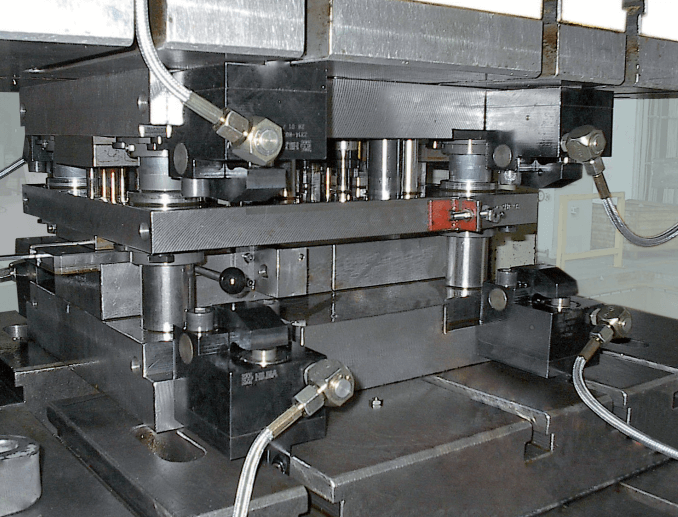

  • pres yatakları ve koçlarda
  • kelepçeleme ve kilitleme için makine ve ekipmanlarda
  • kullanılabilir alan sınırlı olduğunda
  • maks. çevre sıcaklıklarında. 120 ° C
  • Optimum kuvvet aktarımı
  • Kompakt tasarım
  • Kolay montaj
  • Minimum sıkma kenarları için uygundur
  • T-slot 18, 22, 28 ve 36 mm mevcuttur
  • Toplam strok 5,5 – 6 mm
  • İlgili kalıp standardizasyonu gereklidir.
  • Montaj kolaylığı

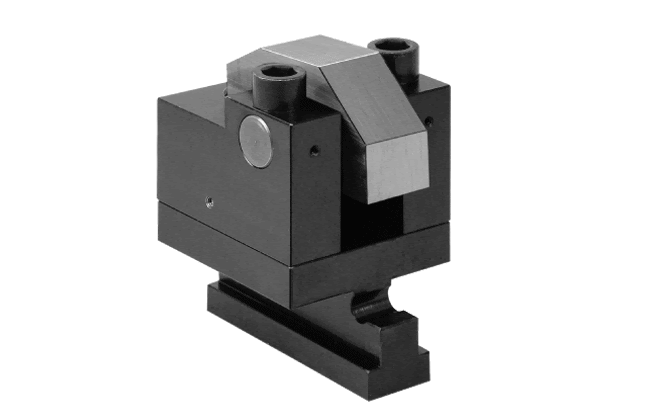

AÇISAL KOLLU HIZLI KALIP BAĞLAMA SİLİNDİRİ

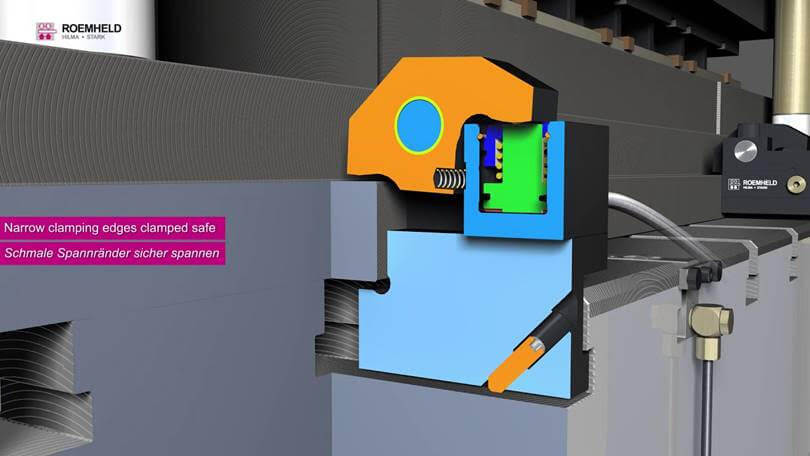

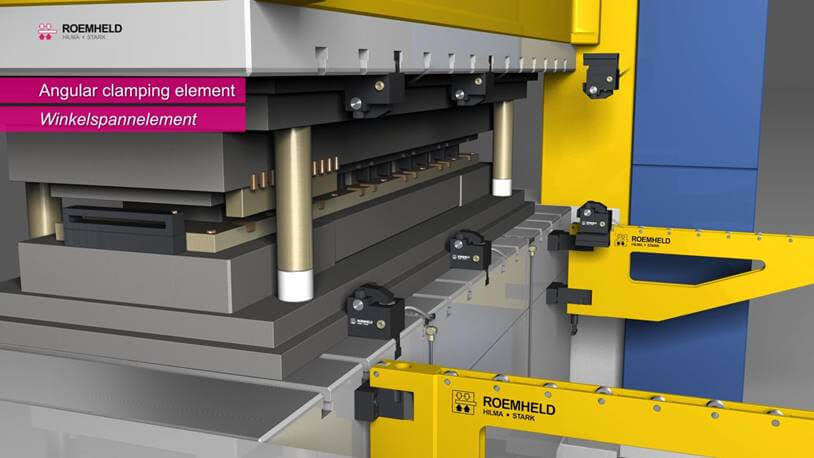

Köşeli kelepçe, pres kolunda veya yatağında sağlanan T yuvalarına manuel olarak yerleştirilir. Pistona hidrolik basınç uygulayarak kalıp kenetleme kenarına kenetlenir ve yay kuvveti ile çözülür.
Kenetleme bloğu, bir T-slot adaptörü olmadan doğrudan da sabitlenebilir.

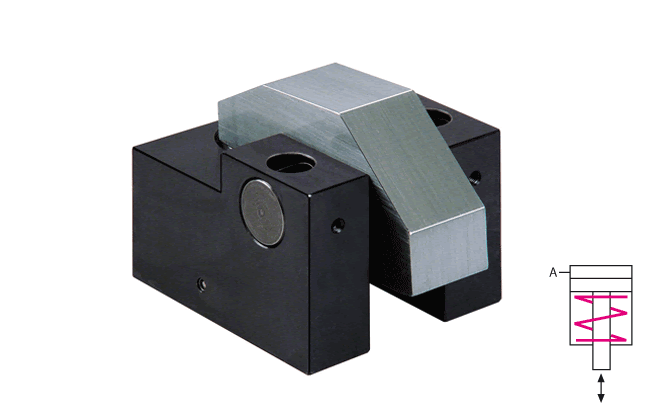

AÇISAL KOLLU HIZLI KALIP BAĞLAMA SİLİNDİR BLOĞU

Pistona hidrolik basınç uygulayarak kalıp kenetleme kenarına kenetlenir ve yay kuvveti ile çözülür.

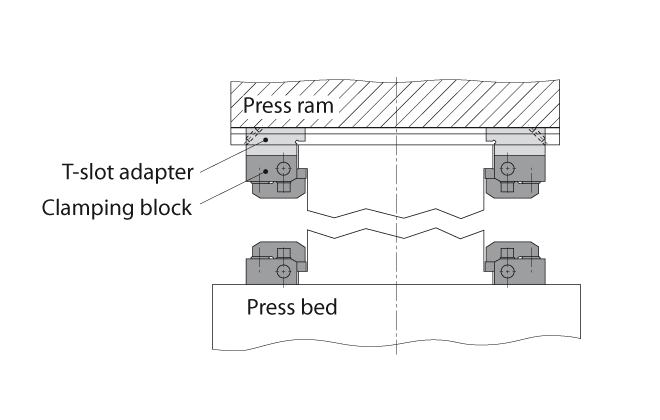

Sıkıştırma bloğu, doğrudan pres yatağına veya makine tablasına vidalanarak veya esnek bir şekilde sabitlenebilir, böylece bir pres yatağının veya şahmerdanın T-yarıklarında bir T-kanal adaptörü ile kombinasyon halinde hareket ettirilebilir.
