Hidrolik Bağlama Bloğu

John Doe - CEO & Founder

UYGULAMALAR:

  • pres yatakları ve koçlara sabit olarak monte edilir
  • kelepçeleme ve kilitleme için makine ve ekipmanlarda

ÖZELLİKLER:

  • çok düz ve kompakt tasarım
  • tamamen esnek inme sınırlaması
  • kolay kurulum
  • kolay güçlendirme

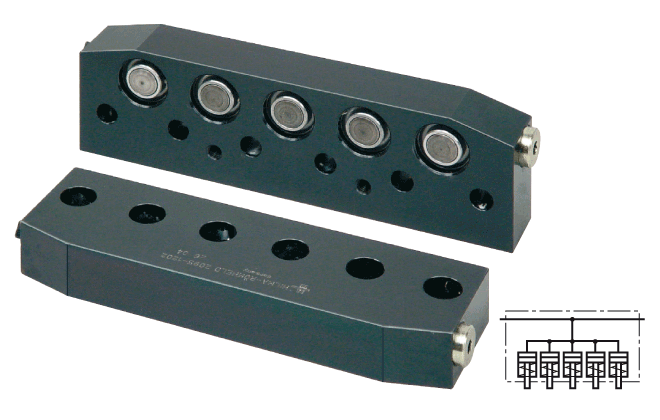

HİDROLİK HIZLI KALIP BAĞLAMA BLOĞU  2.2095

48 kN’ye kadar sıkıştırma kuvveti, 6 veya 8 mm piston strokuna kadar
bastırmalı veya yerleşik pistonlu  yay dönüşlü tek etkili

Sıkıştırma çubuğu, bir ara çubuk kullanılarak baskı yatağına veya şahmerdan üzerine monte edilir.
Sıkıştırma, bir basınç ortamı ile yan yana dizilmiş 5 pistona hidrolik basınç uygulanarak ve bir yay dönüşü ile mekanik olarak açılarak kalıp kenetleme kenarı üzerinde yapılır.
Hidrolik yağ, her iki tarafta bulunan G 1/4 bağlantı noktalarından sağlanır.
Takım yerleştirme eğimli düz tasarım.
35 kN’ye kadar sıkıştırma kuvveti, 5 pistona eşit olarak dağıtılmıştır.
Arka arkaya birkaç sıkıştırma çubuğu kullanıldığında, elemanlar hortumlar veya borularla birbirine bağlanır.

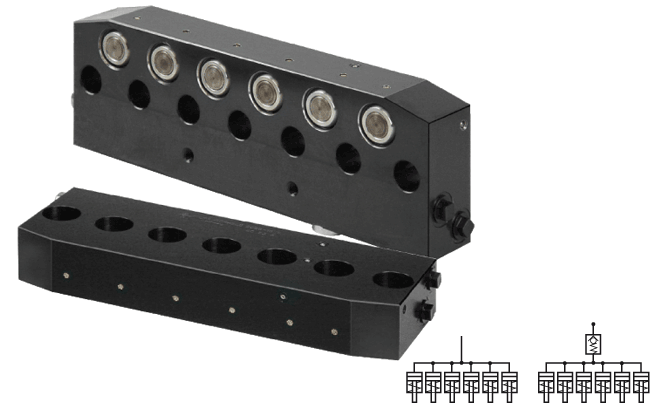

HİDROLİK HIZLI KALIP BAĞLAMA BLOĞU  2.2096

116 kN’ye kadar sıkıştırma kuvveti, 8 mm piston strokuna kadar
dahili pistonlara  sahip yay dönüşlü tek etkili

Sıkıştırma çubuğu, bir ara çubuk kullanılarak pres yatağına veya pistona monte edilir.
Baskı ortamı ile yan yana dizilmiş 2. 3 veya 6 adet pistona hidrolik basınç uygulanarak ve bir yay dönüşü ile mekanik gevşetilerek kalıp kenetleme kenarı üzerinde sıkıştırma gerçekleştirilir.
Hidrolik yağ, her iki tarafta bulunan G 1/4 bağlantı noktalarından sağlanır.
Takım yerleştirme eğimli düz tasarım.
Arka arkaya birkaç sıkıştırma çubuğu kullanıldığında, elemanlar hortumlar veya borularla birbirine bağlanır.

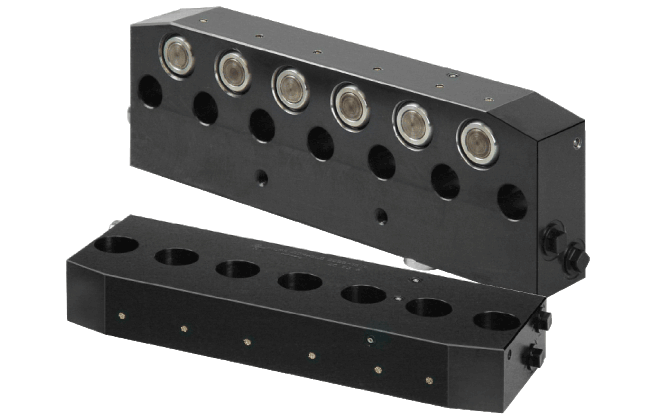

HİDROLİK HIZLI KALIP BAĞLAMA BLOĞU 2.2097

Çift etkili, dahili pistonlar ile 116 kN’ye kadar sıkıştırma kuvveti, 8 mm piston stroku
Sıkıştırma çubuğu, bir ara çubuk kullanılarak doğrudan pres yatağına veya pistona vidalanır. Sıkıştırma, bir basınç ortamı ile yan yana dizilmiş 2, 3 veya 6 pistonun portuna hidrolik basınç uygulanarak kalıp sıkıştırma kenarı üzerinde gerçekleştirilir.
Kilit açma işlemi, B portuna basınç uygulanarak yapılır. Hidrolik yağ, her iki tarafta bulunan G 1/4 portlarından sağlanır.
Kalıp giriş yivli düz tasarım.

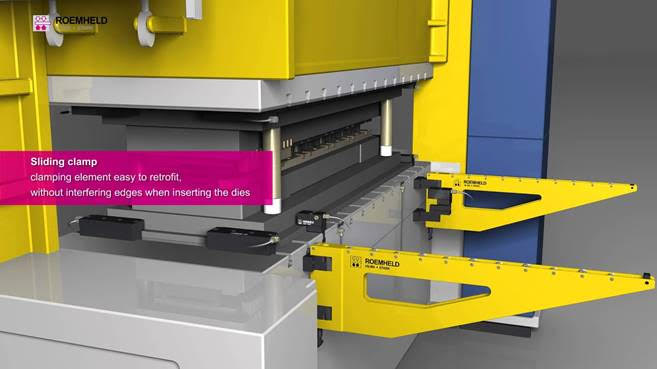

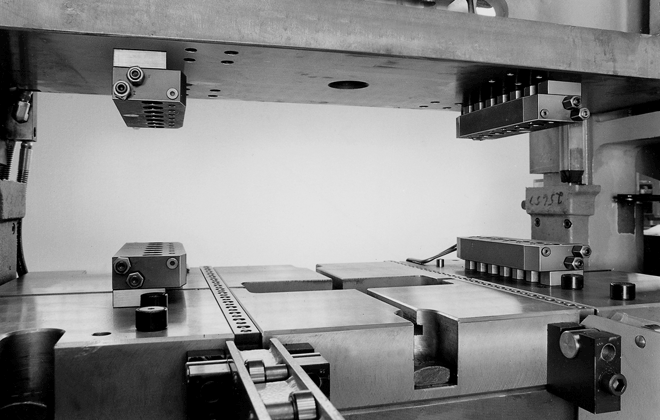

Uygulama örneği 1 Sıkıştırma çubukları 2.2095, pres yatağına ve şahmerdana monte edilmiştir. Kalıp değiştirme konsolları ve yanal kılavuz silindirler kullanılarak kalıpların kolay yüklenmesi.

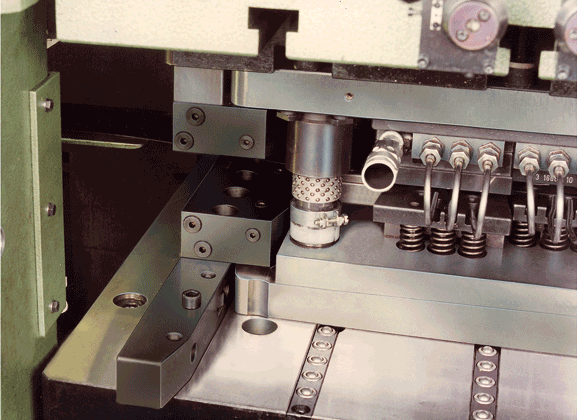

Uygulama örneği 2 Sıkıştırma çubukları 2.2096 – çift sütunlu presin iyileştirilmesi. Yivli ara çubuklar ve makaralı çubuklar tarafından kolaylaştırılan takım yerleştirme.
