Çift T Yükleme ve Bağlama Sistemi

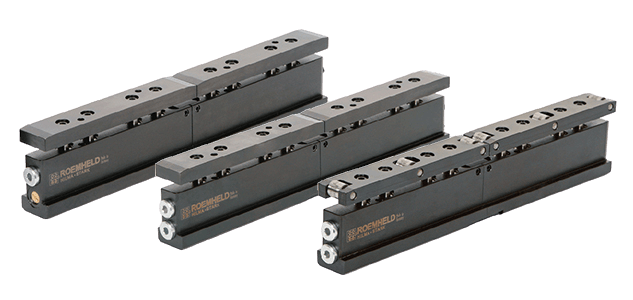

DOUBLE-T BAĞLAMA ÇUBUKLARI

Uygulamalar

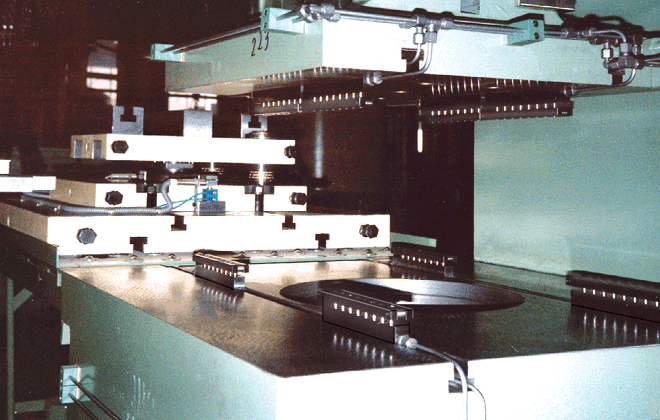

Kapalı alanda pres yatağı ve pres kolundaki kalıpların sıkıştırılması için.

Özel özellikler

  • maks. 400 bar çalışma basıncı, dolayısıyla düşük basınç devresi gerekmez
  • tam sıkıştırma yüzeyi kullanılabilir
  • çarpışma kenarı yok
  • kolay ve hızlı yenileme
  • ideal, düzgün kuvvet aktarımı

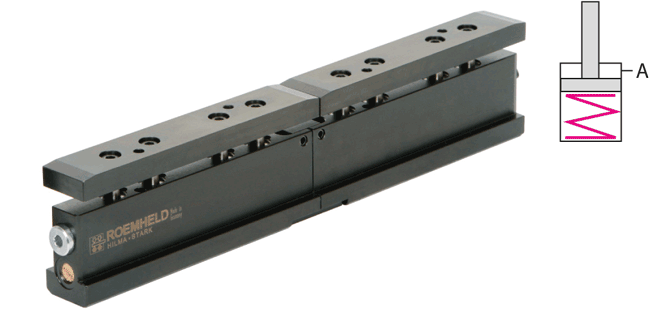

ÇİFT T SIKIŞTIRMA ÇUBUĞU, TEK ETKİLİ, YAY GERİ DÖNÜŞLÜ, TAŞIYICI MAKARASIZ

Tercihen pres kolunda kullanım içindir, fakat aynı zamanda pres yatağı için de uygundur.
Çift T kenetleme çubuğu, istenen herhangi bir pozisyonda pres kolunun veya pres yatağının T-yarıklarına yerleştirilir. Çubuk, T-yuvasındaki kilitleme vidaları ile manuel olarak sabitlenir. Çift T tasarımı, kalıpta ve baskı kolunda veya baskı yatağında T yuvaları gerektirir.
Sıkıştırma kuvveti pistonlara hidrolik basınç uygulanarak üretilir ve gevşetme mekanik olarak yay dönüşü ile gerçekleştirilir.

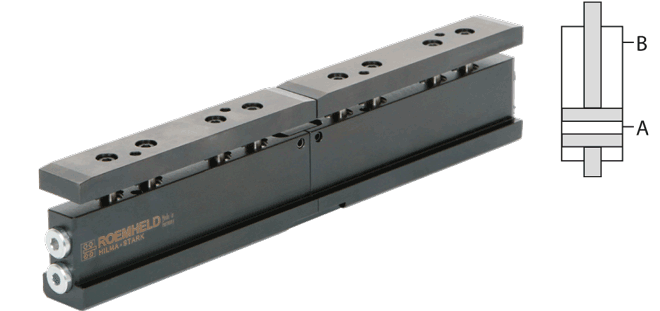

ÇİFT T SIKIŞTIRMA ÇUBUĞU, ÇİFT ETKİLİ, TAŞIYICI MAKARASIZ

Tercihen pres kolunda kullanım içindir, fakat aynı zamanda pres yatağı için de uygundur.
Çift-T kenetleme çubuğunun montajı ve kenetleme kuvvetinin oluşturulması yukarıda açıklandığı gibidir, ancak açma için ek bir kenetleme devresi vardır. Çubuk, T kanalındaki kilitleme pistonları ile otomatik olarak yerine sabitlenir.

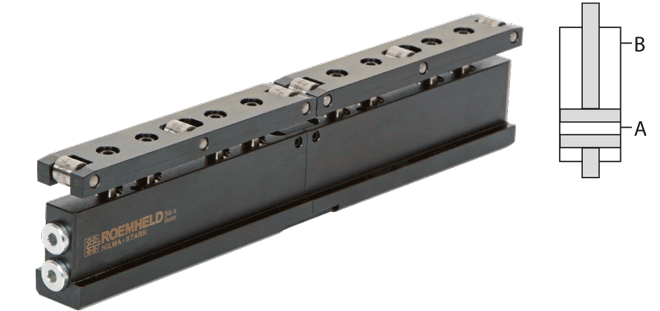

ÇİFT T KENETLEME ÇUBUĞU, ÇİFT ETKİLİ, KALDIRMA VE KENETLEME İÇİN TAŞIMA SİLİNDİRLERİ İLE

Tercihen pres yatağında kullanım içindir. Yukarıda açıklandığı gibi kurulum ve işlev, ancak taşıma silindirleri ile donatılmıştır.
Çift etkili bir piston, taşıyıcı silindirlerin kaldırılmasına ve ardından ikinci bir kenetleme devresi tarafından kalıbın sıkıştırılmasına neden olur. Sıkıştırma yapılmadan önce taşıyıcı merdaneler üzerinde konumlandırılan kalıp masa tablası ile temas halinde değildir ve kolaylıkla hareket ettirilebilir ve konumlandırılabilir.
Yalnızca tek bir elemanla kaldırma, taşıma, konumlandırma ve kenetleme.

Segmental tasarım
Tüm çift T barlar modüler segmentlerden oluşur.
Böylece farklı uzunluklar teslim edilebilir.

Örtüşme
Çift-T bağlama çubukları, ayrı bölümlerden oluşur.
Kelepçeleme veya çözme sırasında, segment uzunluğunun>% 50’si kadar bir örtüşme olduğundan emin olun.
Segment uzunluğu:
T-slot 18 = 150 mm
T-slot 22 = 300 mm
T-slot 28 = 300 mm

Özel versiyonlar
strok azaltma, ara uzunluklar ve ekstra uzun çubuklar istek üzerine mevcuttur.
