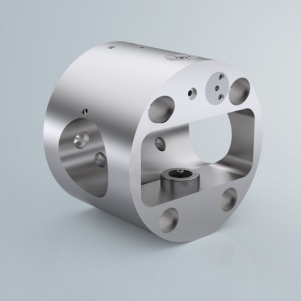

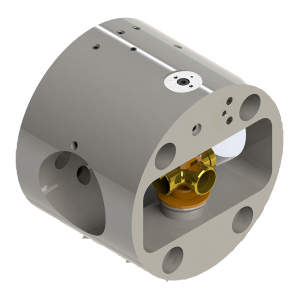

FORKARDT HSR SERİSİ İNDEX AYNA

Forkardt HSR serisi İndex ayna, entegre hidrolik silindirler kullanarak çenelerin sıkmasını, endekslenmesini ve kilitlenmesini gerçekleştirir. Yağ, iş mili ucuna monte edilmiş bir çoklu yağ besleme sistemi ve iş mili deliğinden geçen bir boru demeti vasıtasıyla çeşitli silindirlere beslenir. Otomatik endeksleme aynası iki adet dört yollu solenoid valf ile hidrolik olarak kontrol edilir. Çeneler parçaya özel tasarlanmaktadır. HSR serisi İndex aynası, alt çenenin sıkma konumu ile tek taraflı olarak kenetlenir. Sıralı olarak çalışan ve dayanak pimini kilitleyen iki hidrolik olarak çalışan karşı flanş. Çenelerin açısal pozisyonu, bileşen eksenlerinin sayısına eşleştirilir ve yüksek bir hassasiyetle korur. Kaba bileşen parçası otomatik olarak çeneler, prizmalar ve eşmerkezli sıkıştırma basıncı ile ortalanır. Ardışık işleme çevrimi, minimum denge dışı ve boyutsal doğrulukla eşit şekiller üretir.

Tamamlanan endeksleme çevrimi, bir limit anahtarını harekete geçiren veya yakınlık kontrolü taraması yoluyla çalıştırılabilen bir kontrol silindiri işleten ek bir yağ kanalı aracılığıyla onaylanır. Bu işlemler, iş parçası ile ilgili olarak takımların uygun program sırasına izin verir, bu da yeterli güvenlik ve kontrolü korurken bir kontrolörün birden fazla makineye atanmasına izin verir.

Uygulamalar

  • Rekor
  • Vanalar ve Armatürler
  • Otomotiv Diferansiyel Dişlileri

Ürün kataloğu için tıklayınız…
