CNC makineleri ve frezeleme işlemleri için yatay ve dikey montaj seçenekleriyle çok çeşitli hassas makine mengeneleri bulunmaktadır. Bu makine mengenelerinin tam hidrolik, mekanik ve hidro-mekanik versiyonları, yüksek hızlı işleme için gerekli olan tutarlı sıkma kuvveti sağlar ve operatör yoğunluğunu önemli ölçüde azaltır. Hassas mengeneler, birçok farklı iş parçasını tutacak şekilde tasarlanmıştır ve üç versiyon halinde gelir: 5 eksenli mengeneler, makine mengeneleri ve 22.500 lbs’ye kadar sıkma kuvveti sağlayan kendi kendini merkezleyen eş merkezli mengeneler…

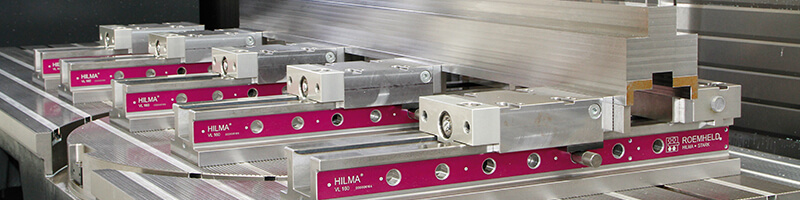

Roemheld hassas cnc freze mengeneleri

Roemheld hassas cnc freze mengeneleri

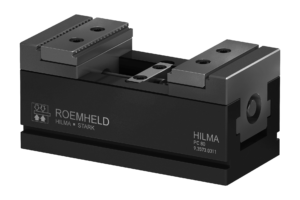

PC80 Kenetleme sistemi, basit, kompakt tamamen çelik bir tasarıma sahiptir ve kırlangıç ​​kuyruğu şeklinde tırtıklı kavrama özelliğine sahip sıkıştırma çeneleri içerir. Tamamı çelik tasarım, 5 Eksenli mengenelerde en yüksek kuvvet ve en sert tasarımı sağlar. Çene tertibatının çıkarılması basittir ve hızlı ve kolay temizlik ve bakım sağlar. PC80, rakip Zero-Point 52mm pinlerin kullanımı veya Quintus Pull-Down Cıvata kullanımı dahil olmak üzere çeşitli montaj seçeneklerine sahiptir. Tabanın yanlarında, sıkıştırma tırnakları ile kalıcı kurulum için oluklar bulunur.

Çelik hassas 5 eksen cnc freze mengenesi

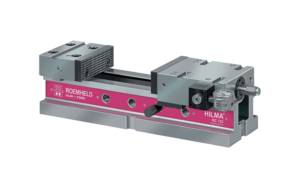

Yarı veya Tam Otomatik Çalışmada kullanım için Yüksek Hassasiyetli Üretim CNC Makine Mengenesi.

  • Hidro-Mekanik veya Tam Hidrolik Seçenekler
  • Opsiyonel Kelepçe Kuvveti Göstergesi
  • Çene Genişlikleri 100mm, 125mm, 160mm
  • Kelepçe Kuvveti 5600 lb – 14.000 lb
  • 0.0004 ″ Tekrarlanabilirlik

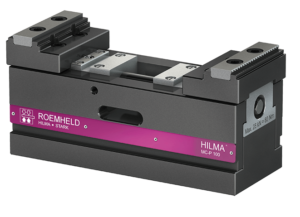

MCP serisi 5 eksenli mengeneler, çok taraflı işleme için sınırsız takım erişimine izin veren optimum özelliklere sahiptir.

  • Mekanik veya hidrolik sıkıştırma
  • Taban Genişliği 40mm, 60mm, 100mm, 125mm
  • Standart Sıkma veya Konsantrik
  • Taban Uzunluğu 100 mm ila 320 mm
  • Kelepçe Kuvveti 1700 lb ila 7850 lb
  • 5 eksenli işleme için ideal

[/vc_column_text]

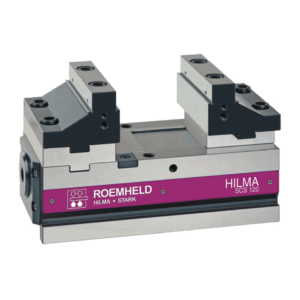

İş parçası tutma sistemleri SCS, en yaygın olarak 5 eksenli işleme için kullanılır.
Kompakt tasarım, takımların iş parçasına iyi bir şekilde erişmesini sağlar.

  • Mekanik sıkıştırma
  • Taban Genişliği 80 mm ve 120 mm
  • Taban Uzunluğu 200mm ve 250mm
  • Kelepçe Kuvveti 5600 lb ila 9000 lb
  • Ters çevrilebilir çeneler, 1/4 ″ ila 6.10 ″ ve 5/16 ″ ila 7.87 from arasında sıkma aralıkları sağlar
  • 5 eksenli işlemede kullanım için optimum özellikler

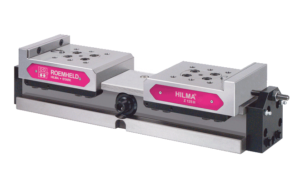

Konsantrik mengeneler, döner tablanın tam merkezinde kenetleme sağlayan iki hareketli çeneye sahiptir. Senkronizasyon mekanizmasının boşluksuz ayarlanması sayesinde, kelepçeleme ve konumlandırma
doğruluğu ± 0.01 mm elde edilir.

  • Hidrolik çalıştırma
  • Taban Genişliği 80 mm (istek üzerine), 100 mm, 125 mm ve 160 mm
  • Taban Uzunluğu 15,5 ila 24 ″
  • Kelepçe Kuvveti 3600 lb ila 9000 lb
  • Müşteriye özel çeneleri konumlandırma ve sabitleme olanakları
  • Yakınlık anahtarı üzerinden açılma strok sınırlaması ile de mevcuttur

Basitleştirilmiş çene değişiklikleri için Carvesmart Sistemi. Patentli CARVESMART Hızlı Değiştirilebilir Mengene Çene Sistemi, saniyeler içinde doğru bir şekilde değiştirilen üretim ve takım odası vizeleri için tam bir kırlangıçlı çene paketidir. CARVESMART ekstrüde alüminyum yumuşak çeneler herhangi bir uzunlukta testereyle kesilebilir. Videoyu gör!

  • Kelepçe somunu: QPQ yüzey işlemeli 1018 çelik. QPQ aşınmaya ve korozyona dayanıklıdır. Ayrıca yüzeye yorulma mukavemeti ve yağlama katar. İpek gibi pürüzsüz.

  • Hız vidaları: Siyah oksit, alaşımlı çelik diferansiyel vidası. RH / LH eşzamanlı hareket, standart tek bir kılavuz vidanın iki katı hızda hareket eder. Kelepçe somununu kırlangıç ​​kuyruğuna kaldırır ve çeker.

  • SMARTstopTM, kendini tekrar eden işler için çene seti, yuva ve pim sistemine dahildir. SMART durdurulmuş ön yükleme çeneleri +/- 0.0003 ″ yeniden konumlandırılacaktır.

  • Ekstrüde çene stoğu, beş profilde mevcut 1/2 ″ ila 94 ″ arasında herhangi bir uzunlukta kesilebilir.

  • Geçmeli sert çeneler, 1018 ve sfero döküm çenelerle tam aksesuar.

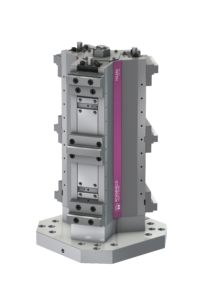

TS TriStar Tezgahı Mengene kule iş tutma sistemleri, yatay işleme merkezlerinde, 4. eksen ile bağlantılı dikey işlemede ve ayrıca 5 eksenli işleme merkezlerinde kullanılır.

  • İşleme merkezlerine optimum tasarım için 3 boyut
  • Standart çenelerle 3, 6 veya 12 iş parçasının sıkıştırılması
  • Çok çeşitli sıkıştırma çeneleri sayesinde geniş çene açıklıkları ve yüksek esneklik
  • 80, 100, 125 çene genişliği

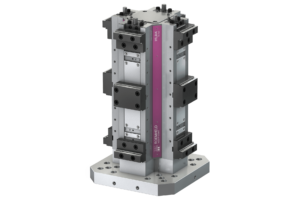

TS kule iş parçası tutma sistemleri yatay işleme merkezlerinde, 4. eksen ile bağlantılı dikey işlemelerde ve ayrıca 5 eksenli işleme merkezlerinde kullanılmaktadır.

  • İşleme merkezlerine optimum tasarım için 2 boyut
  • Standart çenelerle 3, 6 veya 12 iş parçasının sıkıştırılması
  • Çok çeşitli sıkıştırma çeneleri sayesinde geniş çene açıklıkları ve yüksek esneklik
  • 100 ve 125 çene genişliği

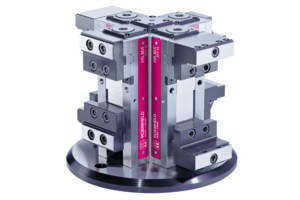

SCT serisi kule iş parçası tutma sistemleri, çok kompakt bir tasarımla mükemmeldir. Muhafazanın üst kısmında düzenlenen ayar mili sayesinde sıkıştırma esnasında tabandaki deformasyon azaltılır.

  • İşleme merkezlerine optimum tasarım için 2 boyut
  • Standart çenelerle 3 veya 4 iş parçasının sıkıştırılması
  • Kenetleme kuvvetinin mekanik veya hidrolik oluşumu
  • 80 ve 120 çene genişliği
