ROMAI’den Açılı Kafalar
1. Takım bağlama sayısının en aza indirilmesi
2. İşleme süresini azaltmak
3. Ayrıntılı işleme süreçlerini basitleştirme
4. Makine duruş sürelerinin azaltılması
5. İş parçasının erişilemeyen parçalarının işlenmesi (iç işleme)
6. Eksiksiz işleme yoluyla maliyetlerin düşürülmesi
Bir sonraki nesil
- Yeni diş geometrisi ve yüzey işlemlerine sahip spiral dişli konik dişli kutusu
- %30-50 daha fazla tork
- Tüm takım tezgahları ve işleme merkezleri için
- Tüm takım tutma sistemleri için
- Delme, raybalama, havşa açma, diş açma ve frezeleme
- 10.000 Nm çıkış torkuna kadar süper veya kaba finisaj
- Tork desteği (DMST), 3 veya 4 nokta desteği, mekanik/hidrolik takviye veya sıkı adaptasyon ile
- 70 bar’a kadar basınçlarda dahili ve/veya harici soğutma sıvısı beslemesi (140 bar’a kadar kullanım odaklı, daha fazlası talep üzerine)
- Tek tek gerçekleştirilebilir 40.000 U/dk’ya kadar şanzımanlar ve azalmalar
Form S
Açılı Kafa 90°
Geometrik kısıtlamalar olmadan işleme görevleri için. İçten soğutma sıvısı (MQL) isteğe bağlı.
Form S-2
İki Taraf Çıkışlı Açılı Kafa 90°
Geometrik kısıtlamalar olmadan işleme görevleri için. İçten soğutma sıvısı (MQL) isteğe bağlı.
Form W
Geriye Dönük Çıkışlı Açılı Kafa 90°
Geometrik kısıtlamaları olan işleme görevleri için. Kullanılabilir takım uzunluğunu en üst düzeye çıkarmak için çıktıyı geri alın. İçten kesme sıvısı (MQL) standardı, isteğe bağlı olarak çıkartılabilir.
Form G
Geriye Dönük Çıkışlı Açılı Kafa 90°
Güçlü geometrik kısıtlamalara sahip özel işleme görevleri için. Kullanılabilir takım uzunluğunu en üst düzeye çıkarmak için çıktıyı geri alın. İçten soğutma sıvısı (MQL) isteğe bağlı.
Form F
Sabit Açılı Açısal Kafa
Sabit bir açısal konumda özel işleme görevleri için. İçten kesme sıvısı (MQL) standardı, isteğe bağlı olarak çıkartılabilir.
Form D
İnce Ayarlı 0°-90° Açısal Kafa
Değişen, açısal bir konumda işleme görevleri için. Değişken ayar nedeniyle, 0°-90° arasında isteğe bağlı açılar proses açısından güvenilir olarak ayarlanabilir. 110°’ye kadar isteğe bağlı. İçten kesme sıvısı (MQL) standardı, isteğe bağlı olarak çıkartılabilir.
Form X
Tek taraflı veya iki taraflı çıkışlı açısal kafa Form X
Son derece kompakt yapı. Örneğin, pompa kasaları için yatak yuvaları (ayarlanabilir kızaklar) üretimi için idealdir. İçten soğutma sıvısı (MQL) isteğe bağlı.
Özel İmalat
Bireysel Olarak Uyarlanmış
Bize gereksinimlerinizi söyleyin! Doğru çözümü geliştireceğiz.

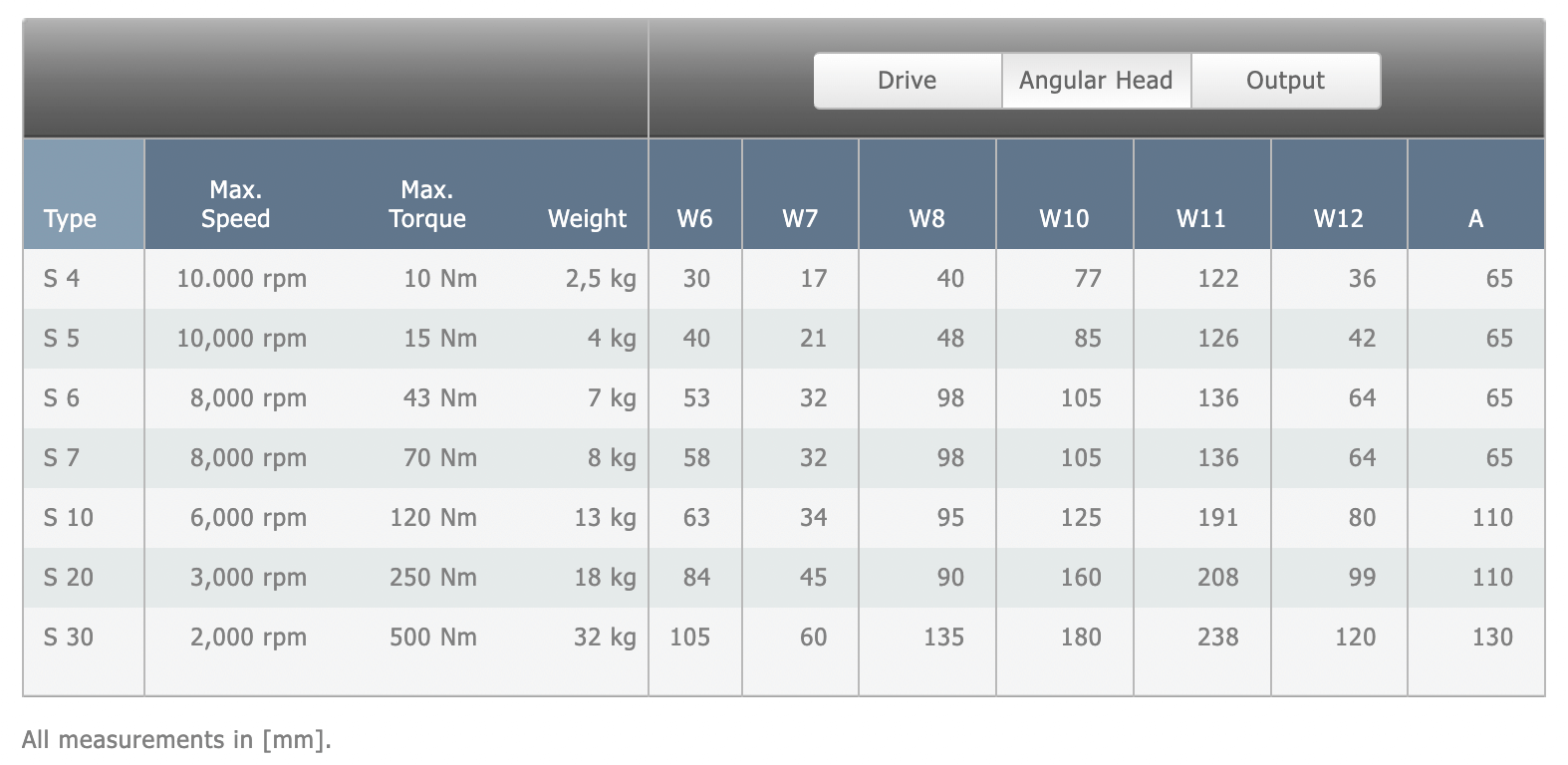

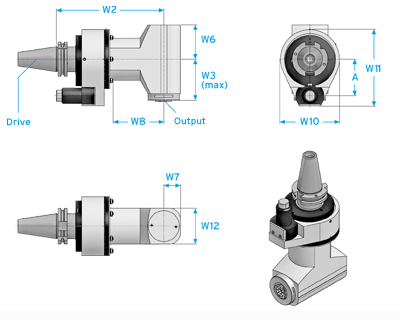

Form S
Açısal kafa 90°
Geometrik kısıtlamalar olmadan işleme görevleri için.
İçten soğutma sıvısı (MQL) isteğe bağlı.
İçten soğutma sıvısı (MQL) isteğe bağlı.

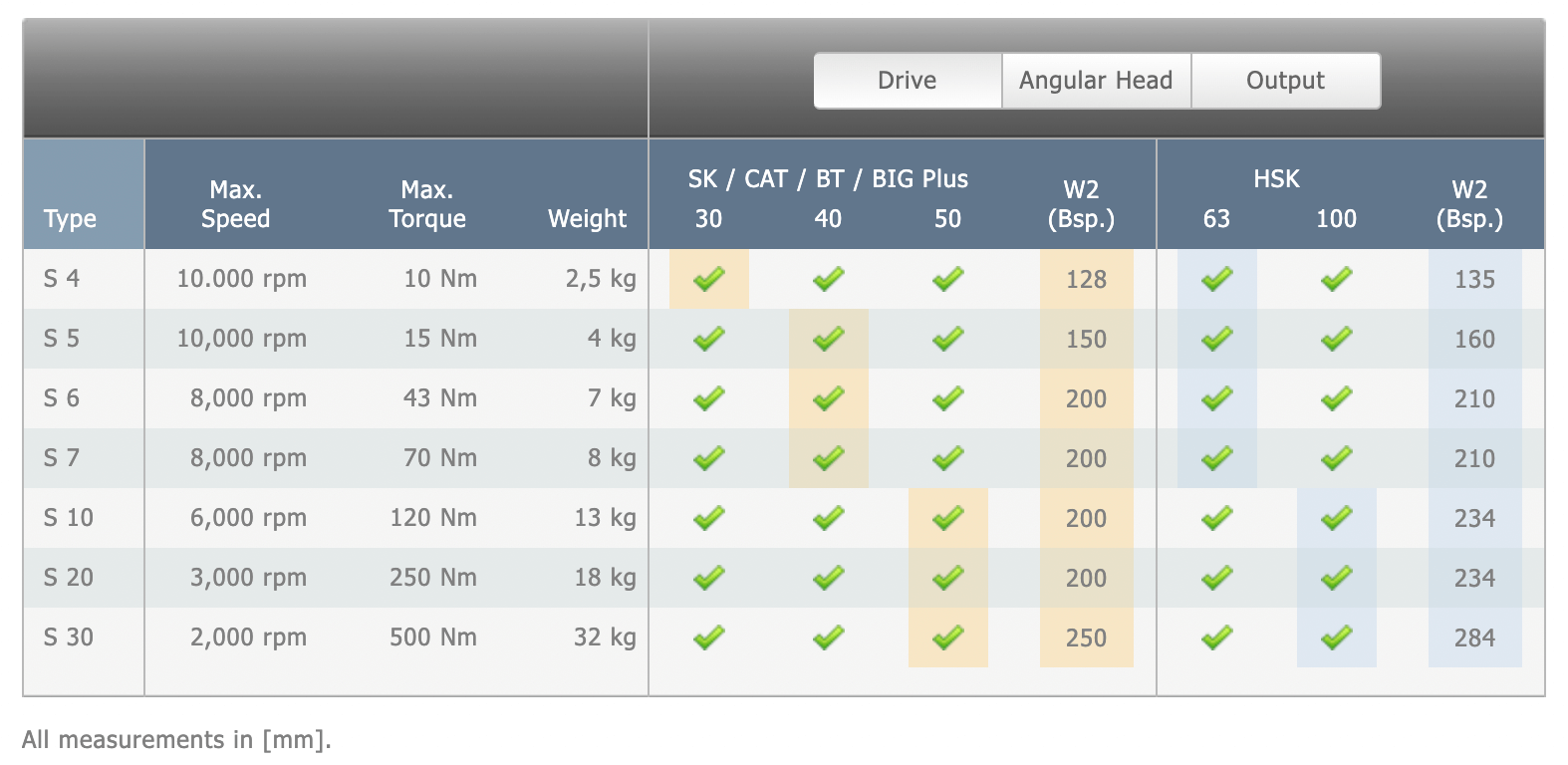

Drive Değerleri
Angular Head Değerleri

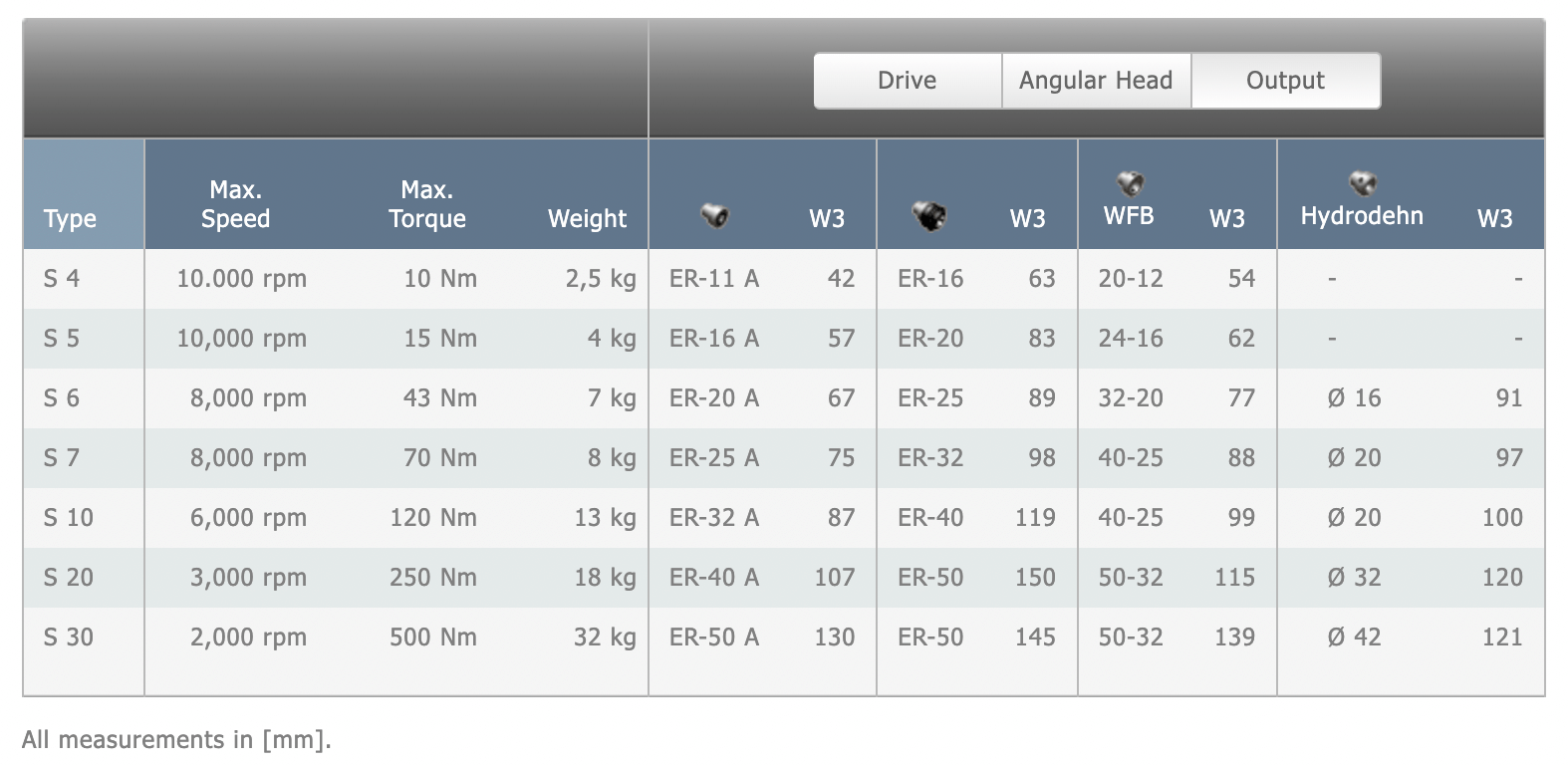

Output Değerleri

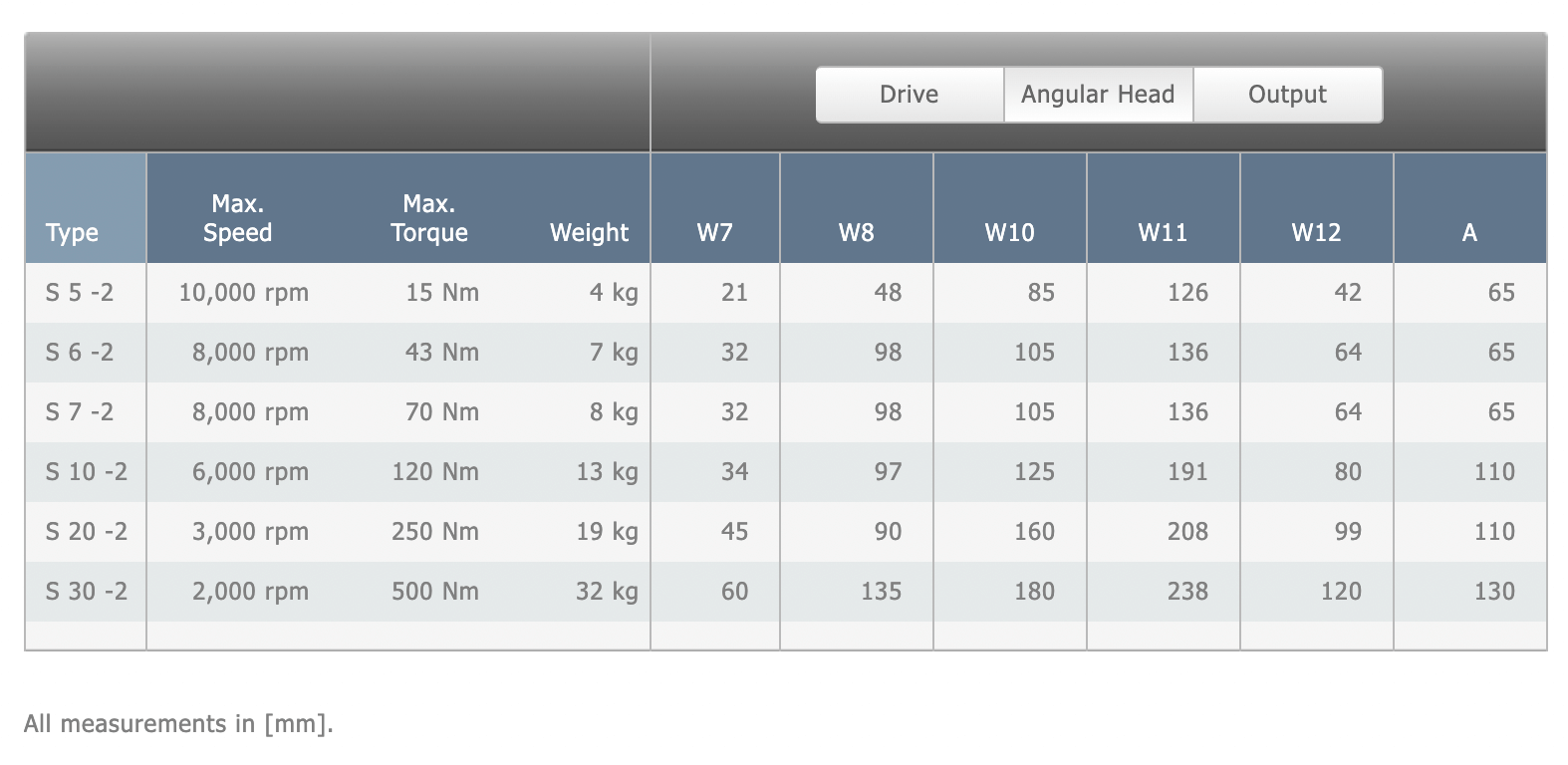

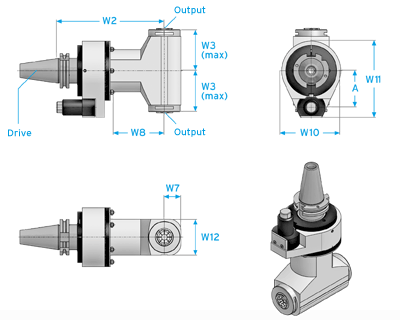

Form S-2
İki taraflı çıkışlı 90° açısal kafa
Ters yönde veya farklı işleme takımlarıyla işleme görevleri için. İçten soğutma sıvısı (MQL) isteğe bağlı.
Drive Değerleri
Angular Head Değerleri
Output Değeleri

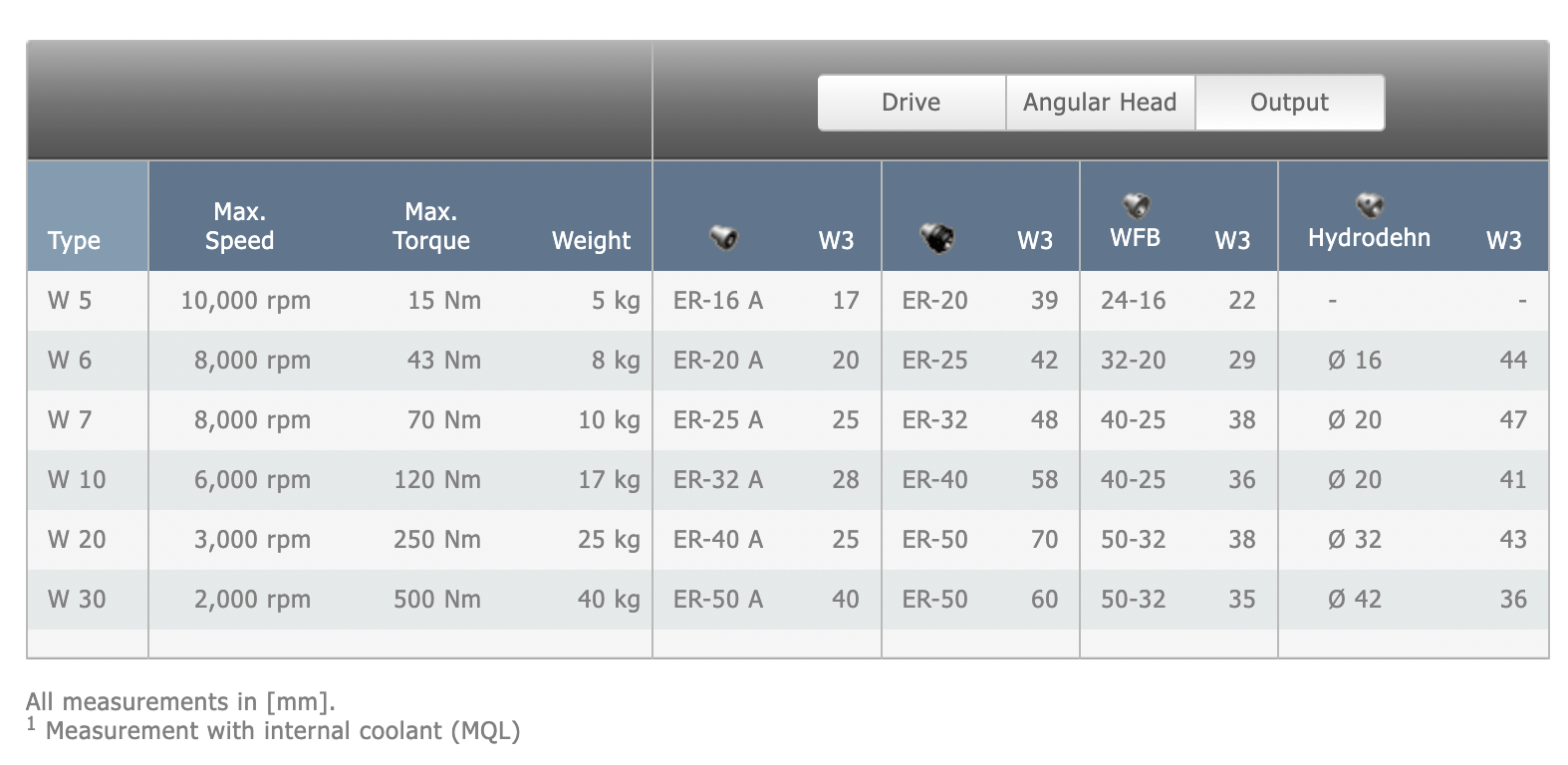

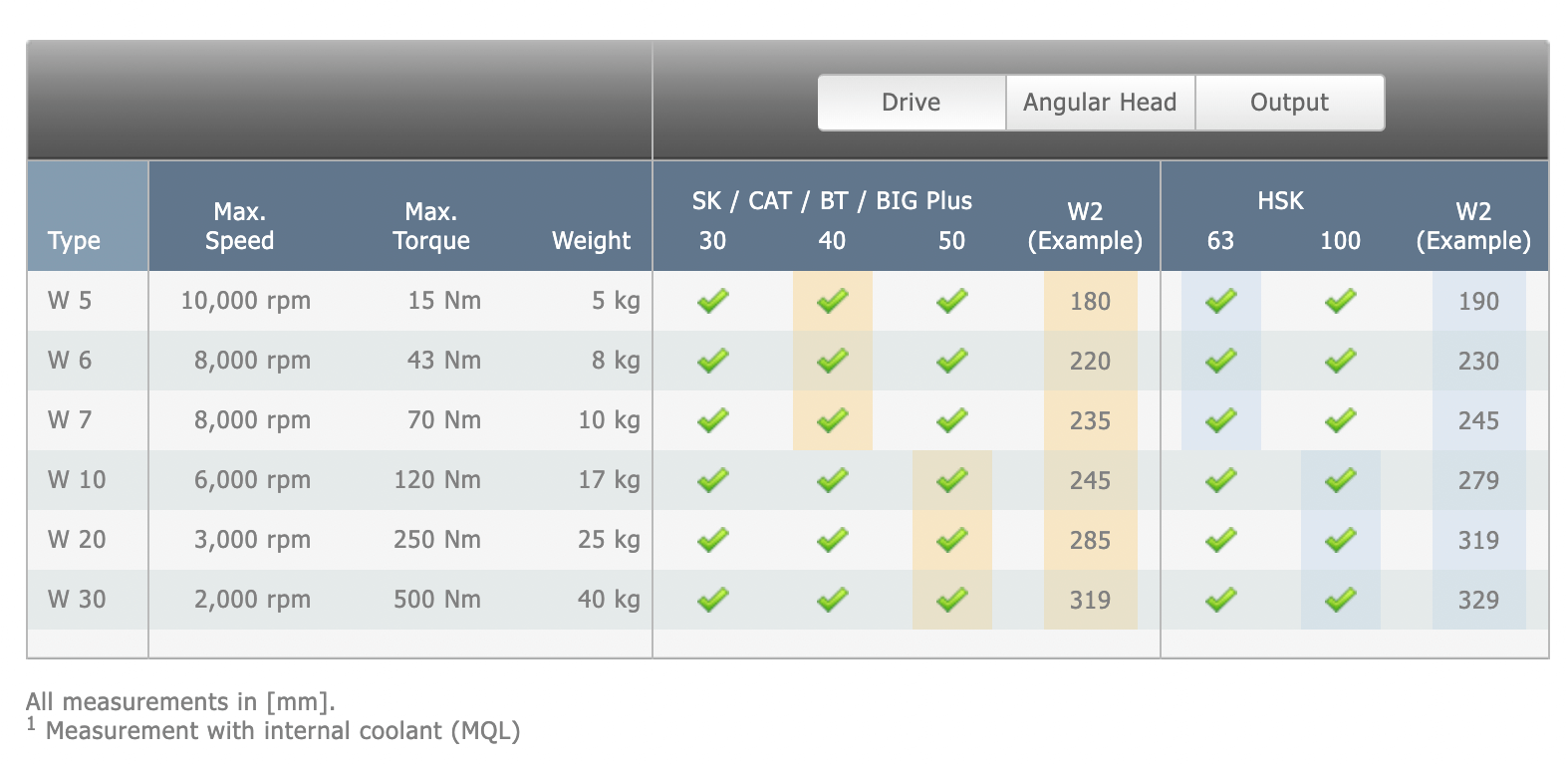

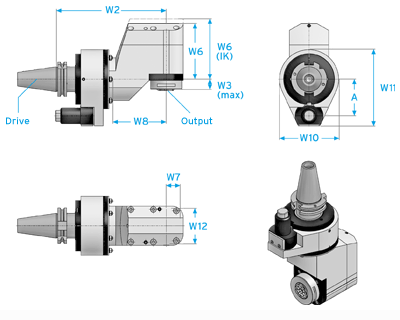

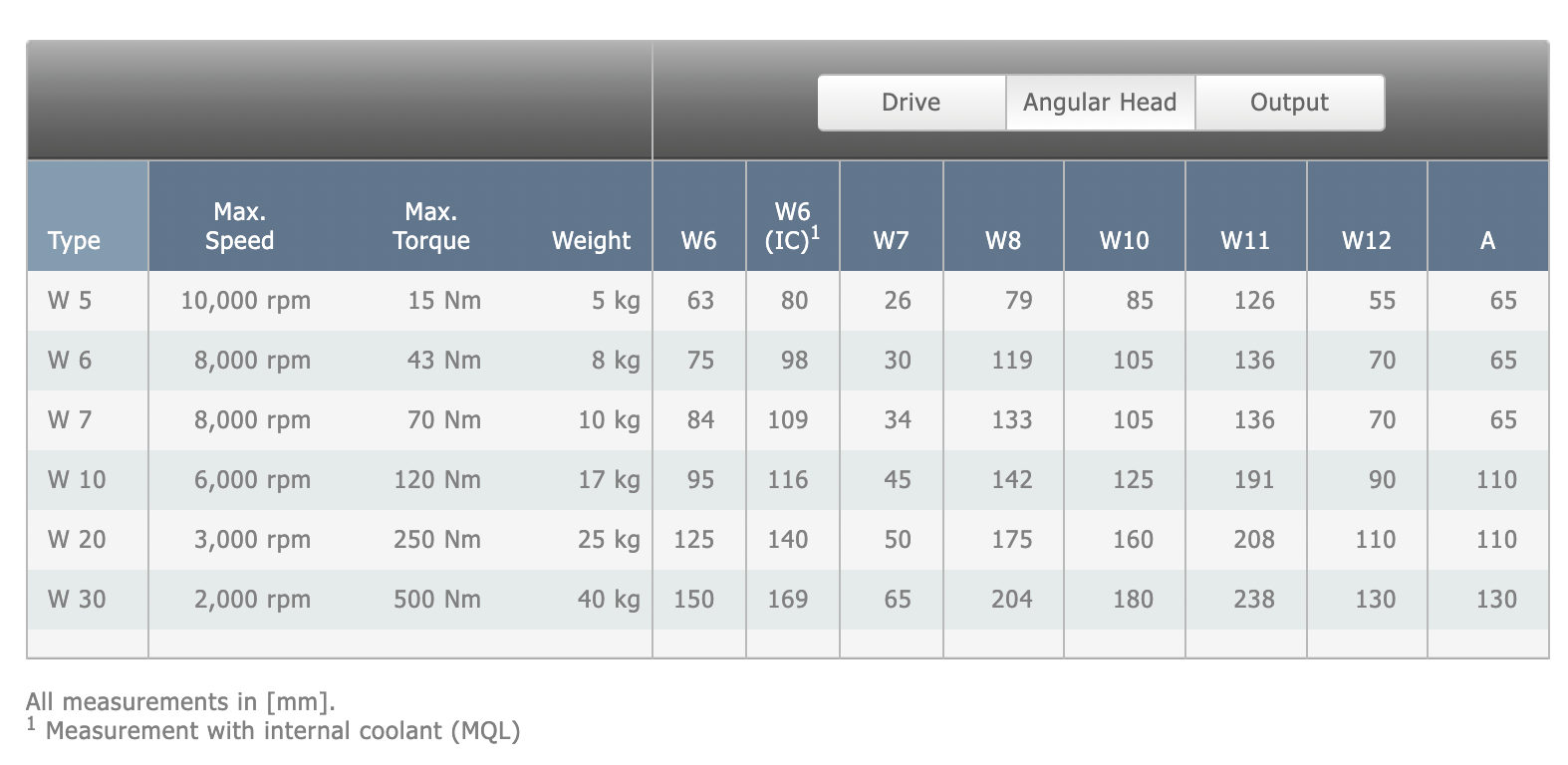

Form W
Geriye dönük çıkışlı 90° açısal kafa
Geometrik kısıtlamaları olan işleme görevleri için. Kullanılabilir takım uzunluğunu en üst düzeye çıkarmak için çıktıyı geri alın. İçten kesme sıvısı (MQL) standardı, isteğe bağlı olarak çıkartılabilir.
Drive Değerleri
Angular Head Değerleri
Output Değerleri

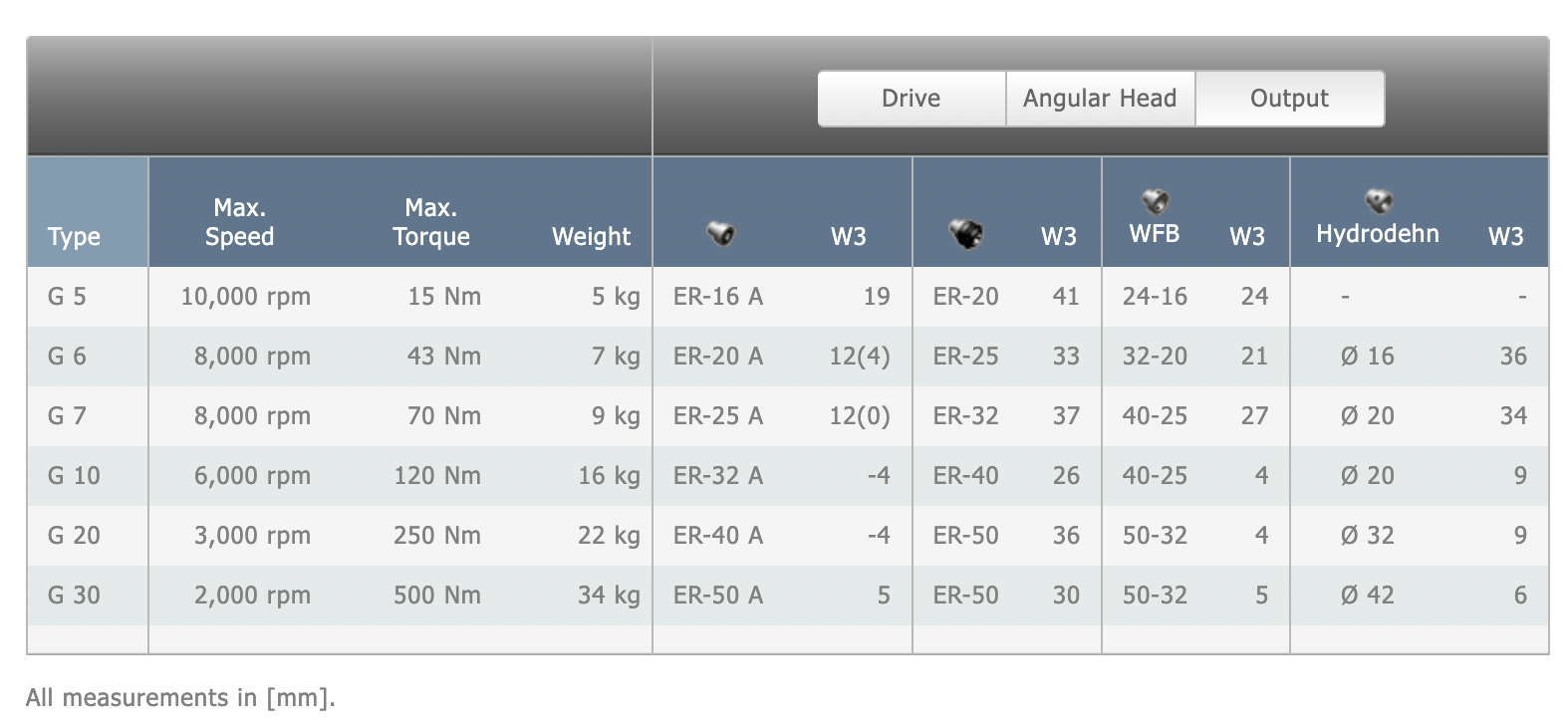

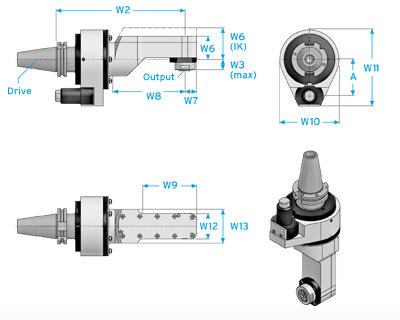

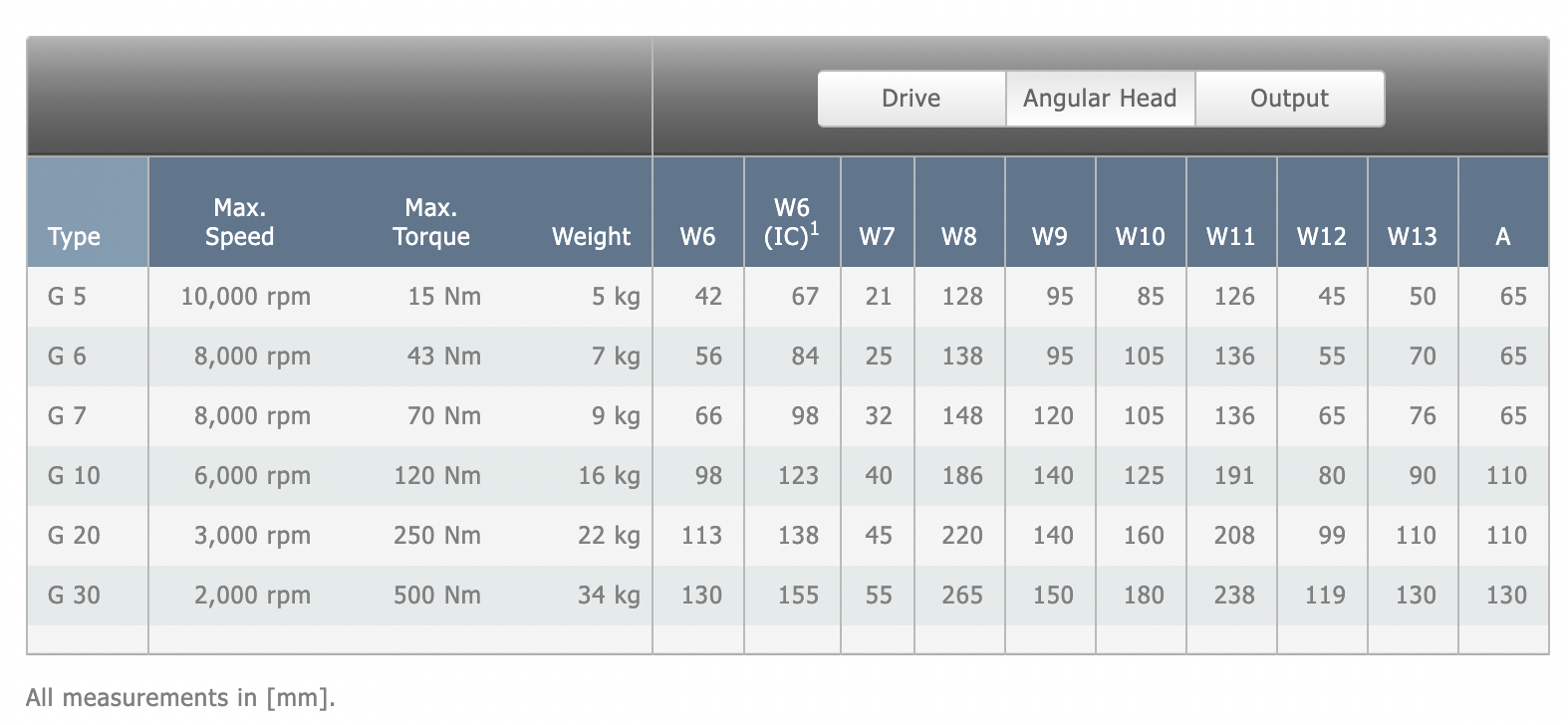

Form G
Geriye dönük çıkışlı 90° açısal kafa
Güçlü geometrik kısıtlamalara sahip özel işleme görevleri için. Kullanılabilir takım uzunluğunu en üst düzeye çıkarmak için çıktıyı geri alın. İçten soğutma sıvısı (MQL) isteğe bağlı.
Drive Değerleri
Angular Head Değerleri
Output Değerleri

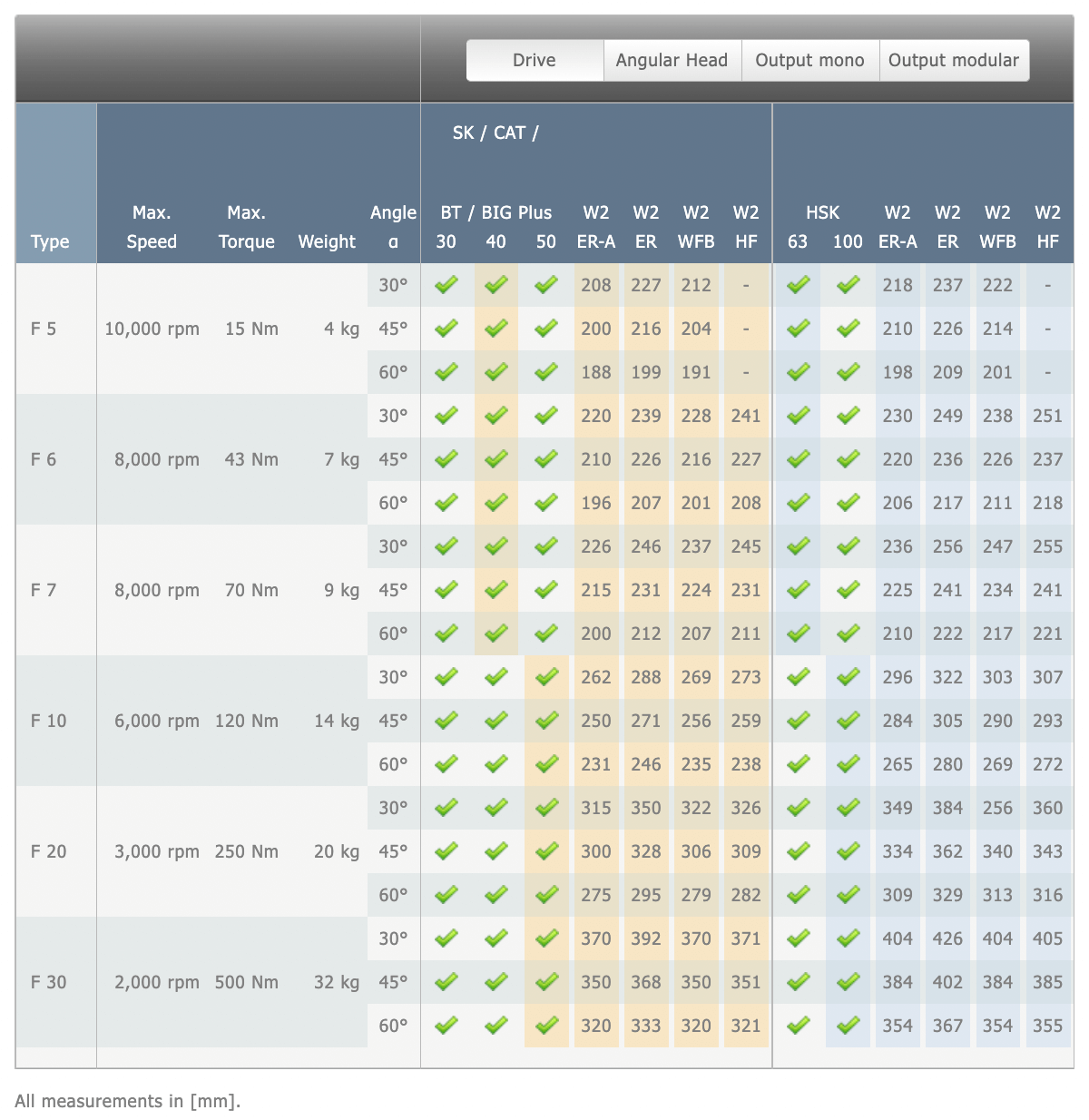

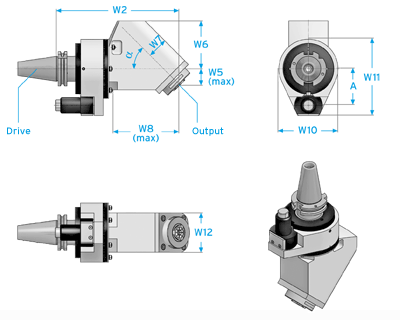

Form F
Sabit açılı açısal kafa
Sabit bir açısal konumda özel işleme görevleri için . İçten kesme sıvısı (MQL) standardı, isteğe bağlı olarak çıkartılabilir.
Drive Değerleri

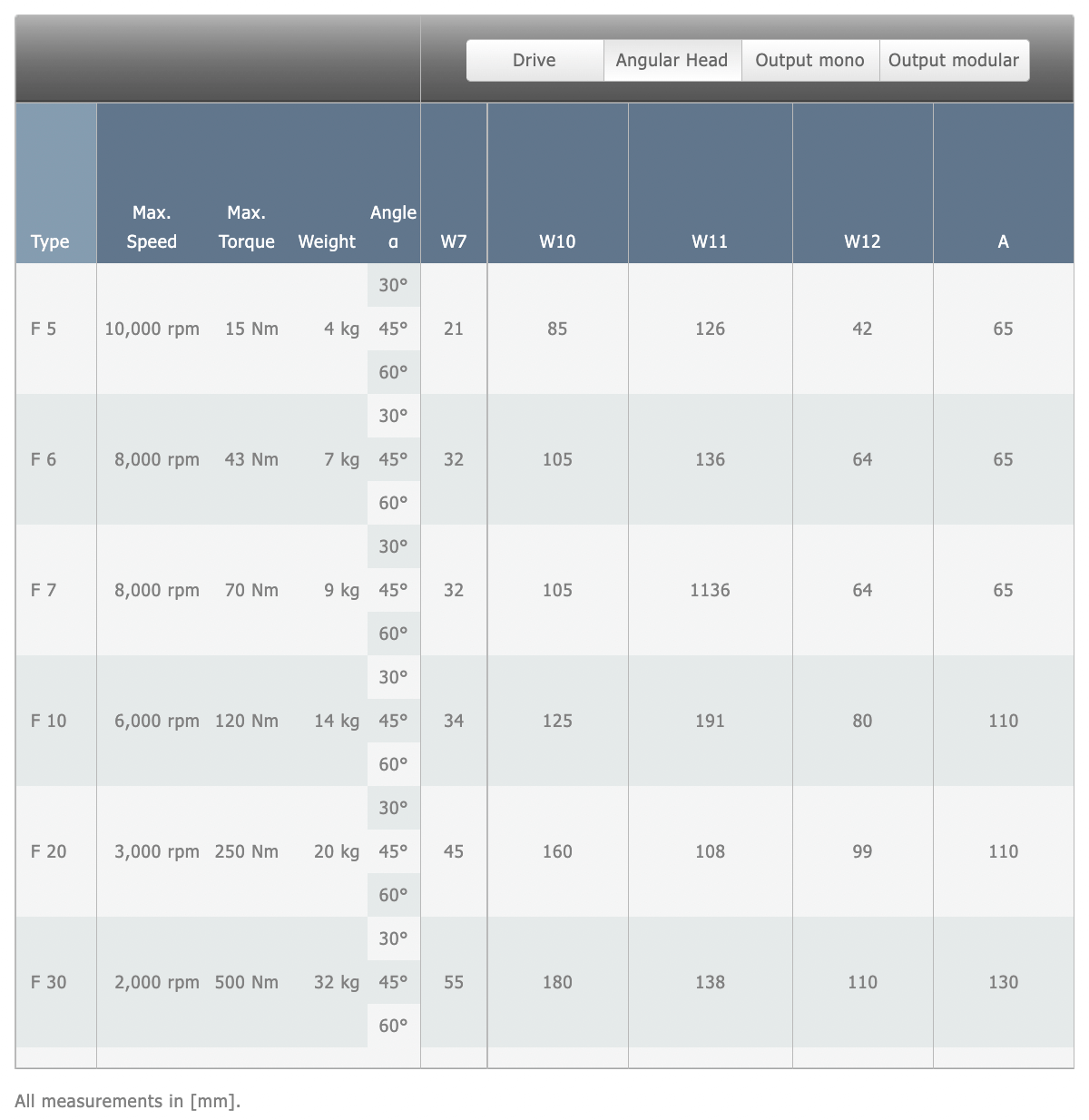

Angular Head Değerleri

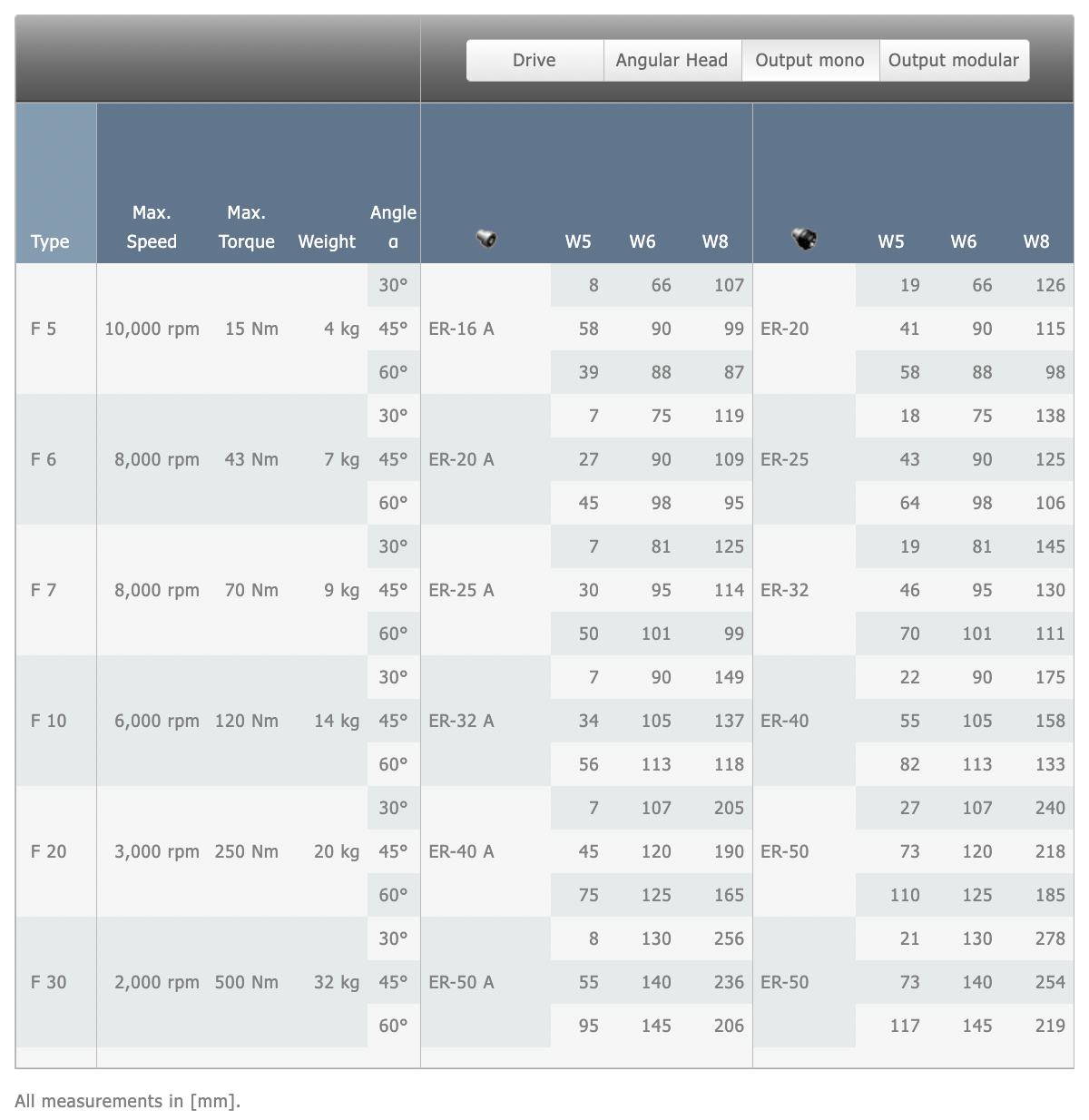

Output Mono Değerleri

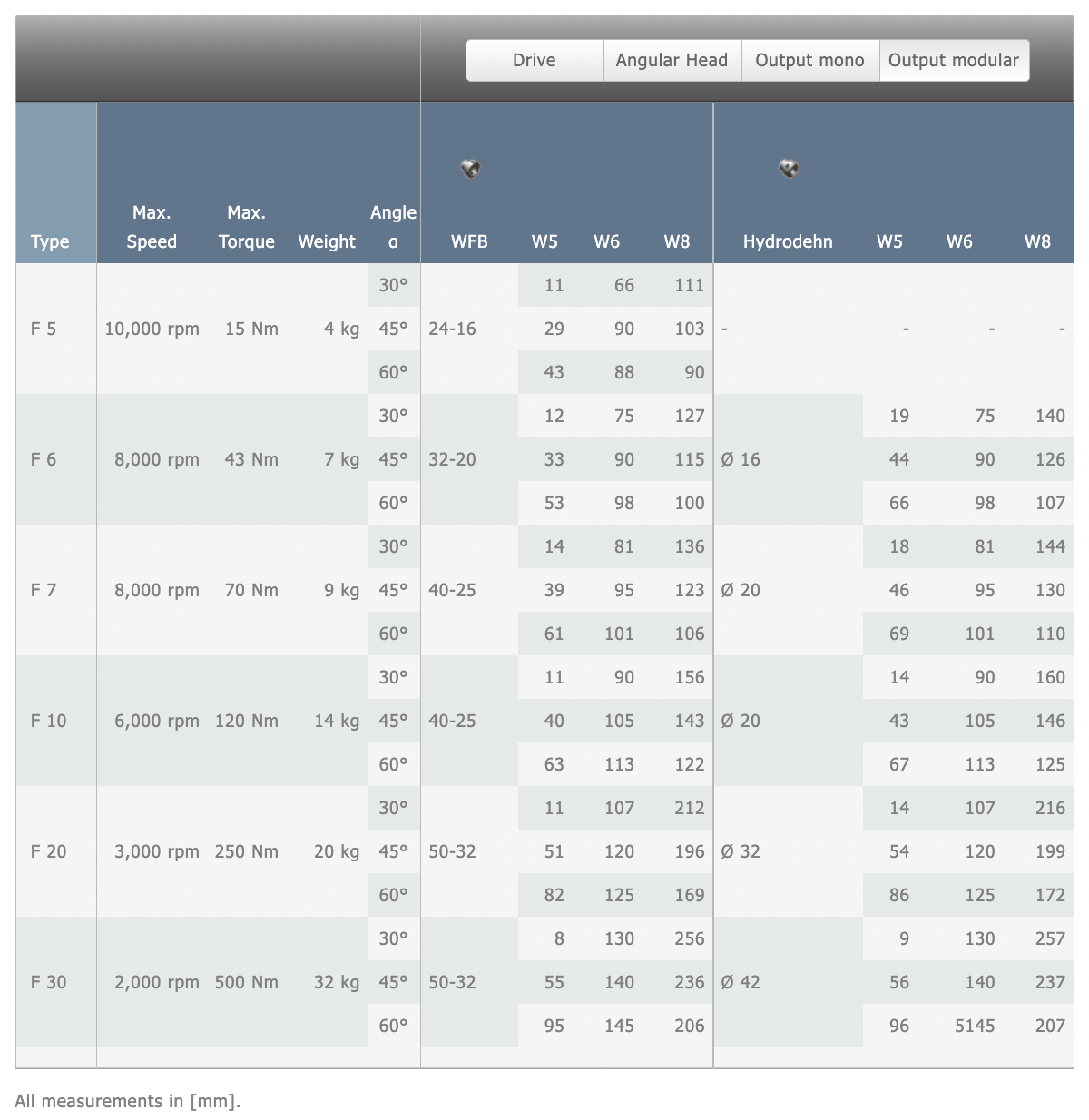

Output Modular Değerleri

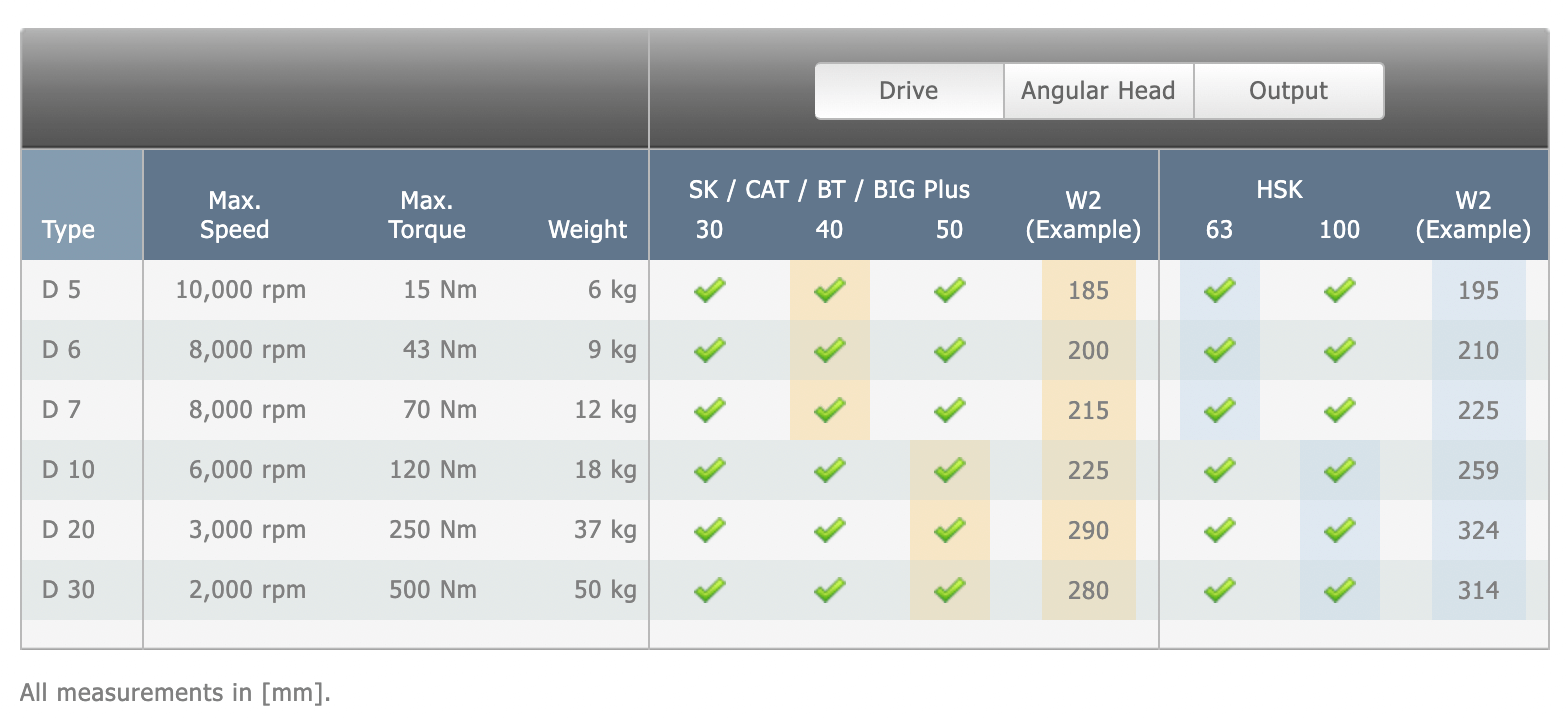

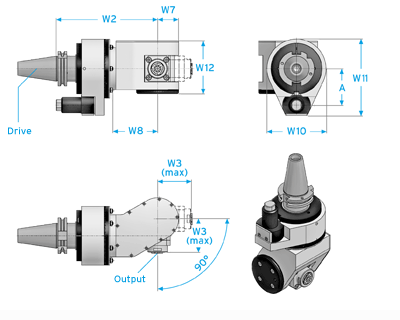

Form D
İnce ayarlı 0°-90° açısal kafa
Değişen, açısal bir konumda işleme görevleri için . Değişken ayar nedeniyle, 0°-90° (proses güvenilir) arasında isteğe bağlı açılar ayarlanabilir. 110°’ye kadar isteğe bağlı. İçten kesme sıvısı (MQL) standardı, isteğe bağlı olarak çıkartılabilir.
Drive Değerleri
Angular Head Değerleri
Output Değerleri

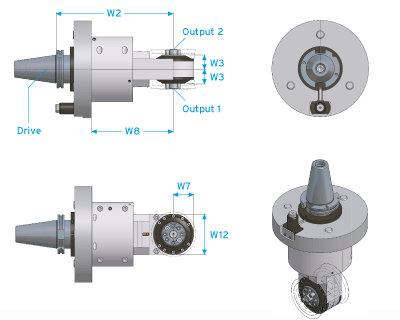

Form X
Tek taraflı veya iki taraflı tahrikli 90° açısal kafa
Son derece kompakt yapı. Örneğin, pompa gövdesi için yatak yuvalarının (ayarlanabilir kızaklar) üretimi için idealdir. İçten soğutma sıvısı (MQL) isteğe bağlı.
Özel İmalatlar
ROMAI özel durumlar için uzmandır!
Şanzıman dişlilerini isteklerinize göre uyarlıyor veya tamamen yeni dişli kutuları geliştiriyoruz .Tam program:
| Boyutlar | 50 mm’den 5.000 mm’ye |
| Tork | 0.1 Nm’den 10.000 Nm’ye |
| Aletler | 1 ila birkaç yüz iğ |
| Eksenler | düz, açılı veya esnek |
| Bağlantılar | standart, egzotik veya ekstra özel |
Ne istersen, bize sorman yeterli. Sizin için mükemmel çözümü bulacağız.
