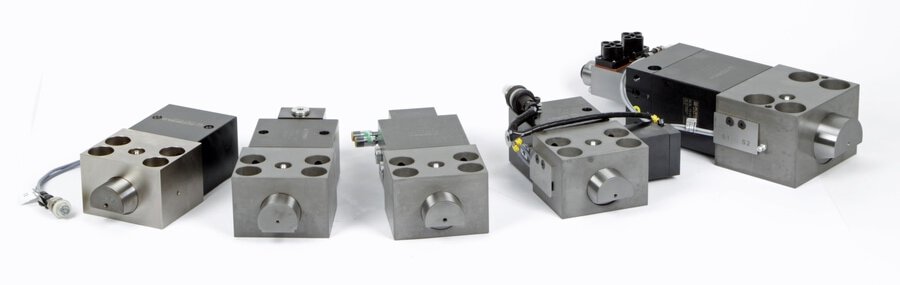

KONİK KENETLEME KENARI İÇİN KAMA KELEPÇELER

Kalıpları bir pres yatağı veya şahmerdana sıkıştırmak veya enjeksiyon kalıplama makinelerinde kalıpları sıkıştırmak için çift etkili kama kelepçesi. Kama kelepçesi, bir hidrolik blok silindir ve bir mahfaza içinde kılavuzlanan bir pistondan oluşur. Kenetleme cıvatası, kalıbın konik kenetleme yüzeyine kenetlenmek için 20 ° eğim ile donatılmıştır. Kama kelepçesinin iç tasarımına ve kenetleme cıvatasının 20 ° eğimine dayanan sistem, iç sürtünme sağlıyor. Güvenlik gerekçesiyle ve 89/37 / EC takım tezgahı kılavuz çizgileri anlamında hidrolik basınç korunmalıdır. Üst kalıplar kama kelepçeleri ile sıkıştırıldığında, bakım çalışmaları yapılırken mekanik olarak sabitlenmeleri gerekir.

BAŞVURULAR

  • konik kenetleme kenarlı kalıpların güvenli kenetlenmesi

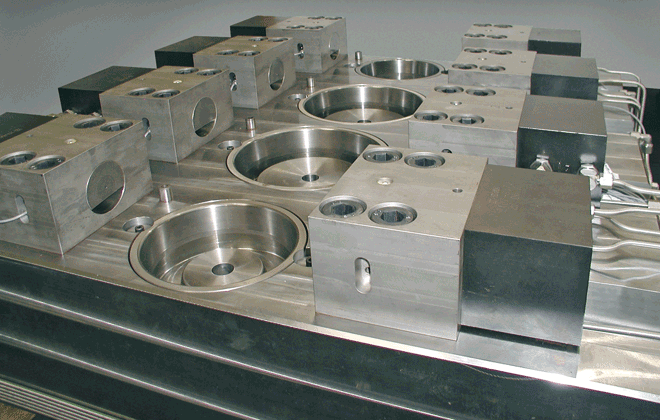

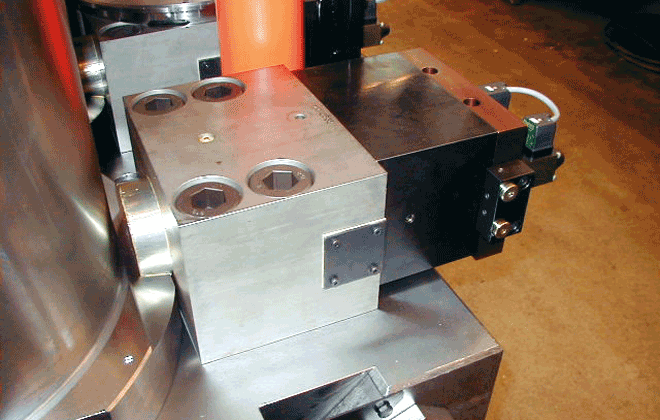

  • kalıpların pres yatağı ve şahmerdan üzerine sıkıştırılması için

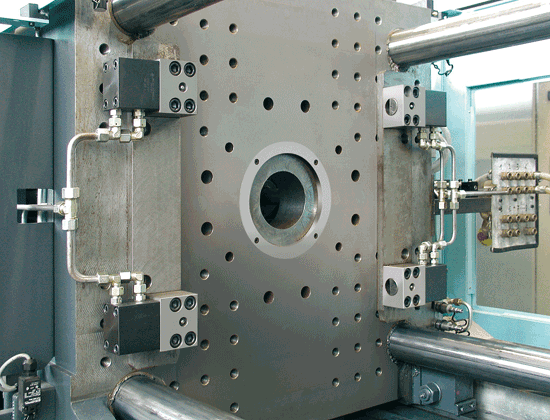

  • enjeksiyon kalıplama makinelerinde kalıpların sıkıştırılması için

ÖZEL ÖZELLİKLER

  • 25 kN ile 1250 kN arası kapama kuvveti boyutları
  • pozisyon izleme ve otomatik hareket dizisi ile yüksek operasyonel güvenlik
  • yüksek güvenlik standardı ve uzun hizmet ömrü ile çok sağlam ve kendini kanıtlamış bağlama elemanı

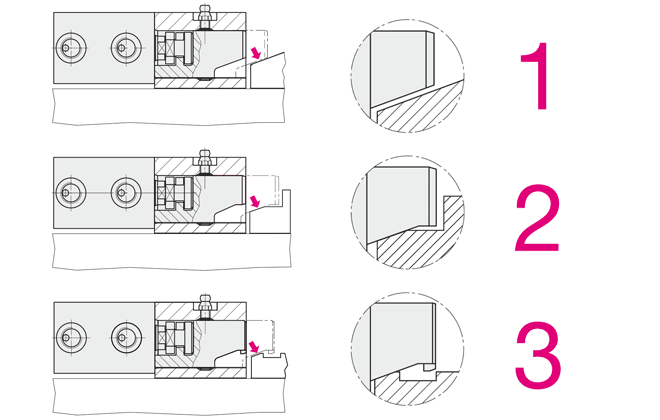

GÜVENLİK ADIMLARI

  • 1. güvenlik adımı olmadan
  • 2. güvenlik adımı ile
  • 3. forma uygun güvenlik adımı ile

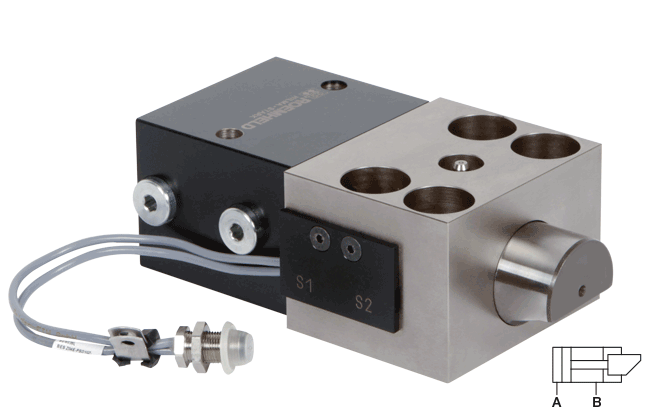

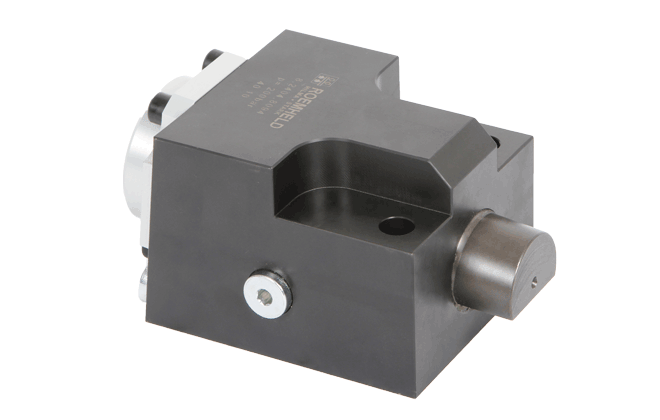

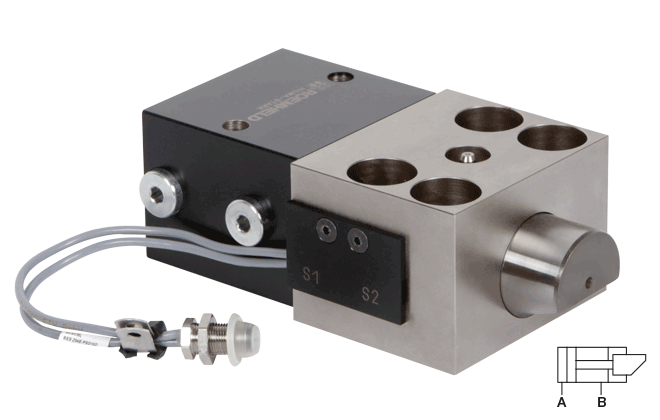

2.2401 KAMA KELEPÇELERİ

yan tarafta konum izleme olmadan ve ile
Yakınlık anahtarları kılavuz muhafazasına monte edilmiştir. Kama cıvatası vasıtasıyla etkinleştirilirler. Kapalı konumda veya kenetleme konumunda cıvata konumları görüntülenir.
Sıcaklık direnci: 100 ° C’ye kadar (pozisyon izleme ile)
kablo uzunluğu: 250 mm
konektör: 4 kutuplu

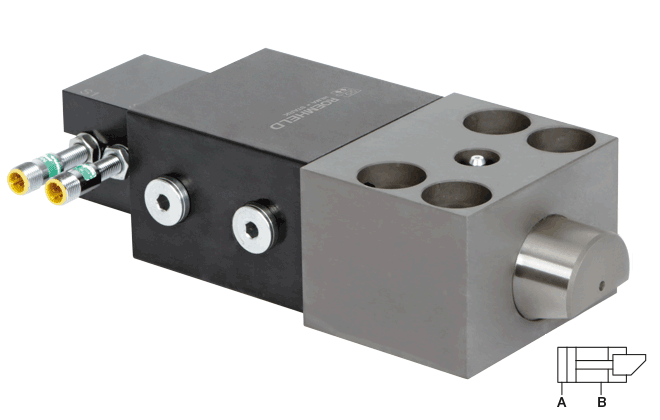

2.2402 KAMA KELEPÇELERİ

arkada ayarlanabilir pozisyon izleme ile Pozisyon izleme
silindir tabanına vidalanır ve ayrıca 180 ° döndürülmüş bir pozisyonda monte edilebilir. Uygulama koşullarına göre farklı versiyonlar mevcuttur.
Uzatılmış piston çubuğunda, yakınlık anahtarlarının etkinleştirilmesine neden olan bir kontrol kamı bulunur. Anahtar konumunun ayarlanması, yanal oluktaki yakınlık anahtarlarının yer değiştirmesi ile gerçekleştirilir.
Yaklaşım anahtarları yakl. Kontrol kamı vasıtasıyla 6 mm. İzlenecek konumlara olan minimum mesafe, anahtar tipine bağlıdır.

2.2403 KAMA KELEPÇELERİ

emniyet kademeli, pozisyon izlemesiz ve denetimli
Bu versiyonun kenetleme cıvatasının kenetleme kenarına paralel ek bir destek yüzeyi vardır. Basınç düşüşü durumunda (makine arızası veya durma süresi) üst kalıp, güvenlik kademesine indirilebilir ve güvenli bir şekilde tutulabilir.

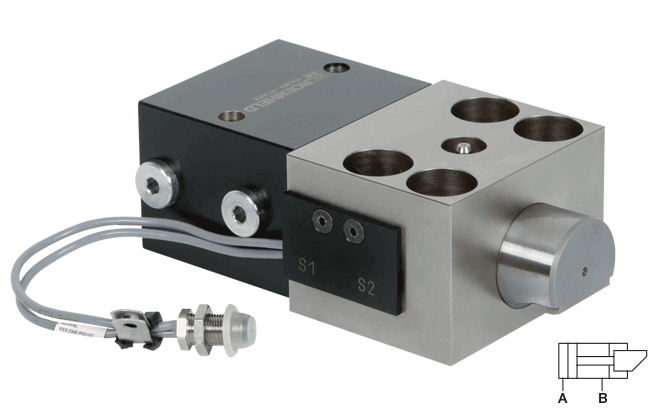

2. 2404 KAMA KELEPÇELERİ

form-fit emniyet adımı ve pozisyon izleme ile
Bu patentli tasarım, kalıp / kalıp kenetleme kenarındaki adaptör ile aynı şekle sahip olan, kelepçeleme cıvatasında bir çıkıntı şeklinde bir forma uygun güvenlik kademesine sahiptir. Basınç düşüşü durumunda (makine arızası veya çalışmama süresi), üst kalıp / kalıp, emniyet halkası üzerindeki güvenlik basamağına iner ve form uyumu ile güvenli bir şekilde tutulur. Kenetleme cıvatası çözme konumuna geri döndürülemez ve üst kalıp / kalıp güvenli bir şekilde tutulur.

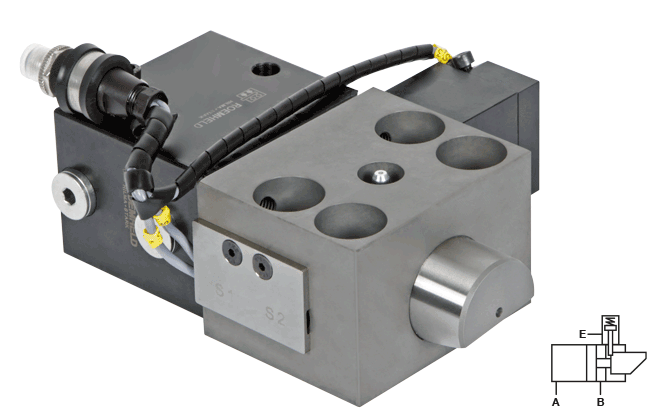

2. 2405 KAMA KELEPÇELERİ

kilitleme pimli, yan tarafta konum denetimi yok ve konum denetimli
Kama kelepçesinin kenetleme civatası ek bir kilitleme silindiri ile geri çekilmeye karşı emniyete alınmıştır. Kenetleme konumundan çıkmak ancak kilitleme cıvatasının açılmasıyla mümkündür.

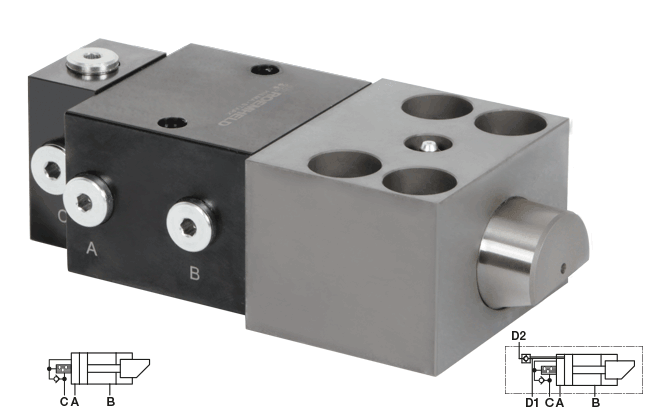

2.2407 KAMA KELEPÇELERİ

yüksek sıcaklık aralıkları için sıralı valf kontrollü
Standart kama kelepçesindeki ek bir valf bloğu, kelepçeleme konumunun hidrolik kontrolünü sağlar. Sadece son kama kelepçesi sıkıştırıldıktan sonra, makine kontrolü basınç oluşturucu üzerindeki bir basınç şalteri tarafından serbest bırakılır.

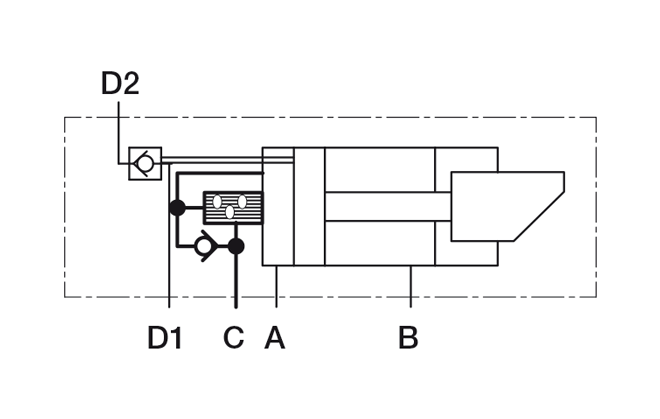

2. 2407 ÇİFT SIRALI VALF KONTROLLÜ KAMA KELEPÇELER

kelepçeleme ve kelepçeleme pozisyonunu izlemek için
Kama kelepçesi, kelepçeleme ve kelepçeleme pozisyonunun hidrolik kontrolünü sağlar. Sadece son kama kelepçesi sıkıştırıldıktan sonra, makine kontrolü basınç oluşturucu üzerindeki bir basınç şalteri tarafından serbest bırakılır.

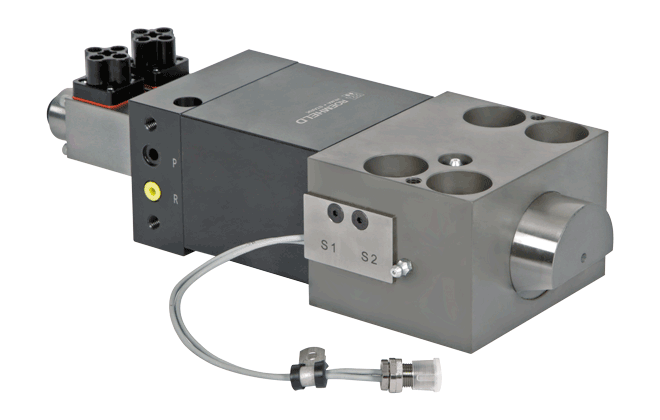

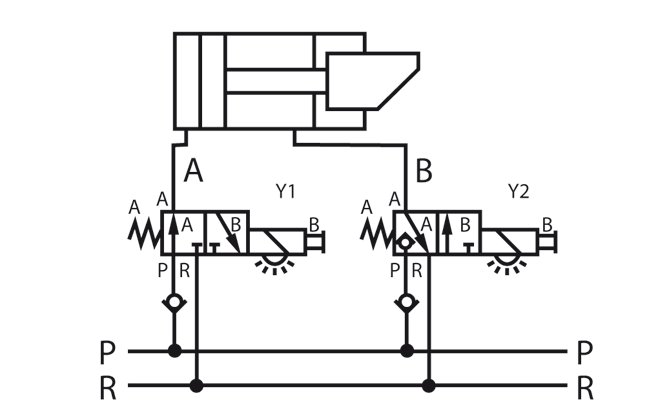

2.2409 KAMALI KELEPÇELER

Tüm kenetleme elemanlarının ayrı kontrolü için kontrol valfleri olarak manifold monteli yön kontrol valfleri ile bireysel kontrol için tek valf kontrollü
Özel avantajlar:

  • her eleman ayrı ayrı kontrol edilebilir
  • tek kalıplar sıkıştırılabilir
  • fiş tipi kapalı hidrolik devre sayesinde küçük montaj işi
  • BUS sistemleri için uygun
  • entegre pozisyon izleme ve çek valfler sayesinde yüksek derecede operasyonel güvenlik

istek üzerine güvenlik adımı ile

  • yüksek güvenlik standardı ve uzun hizmet ömrü ile çok sağlam kenetleme elemanı

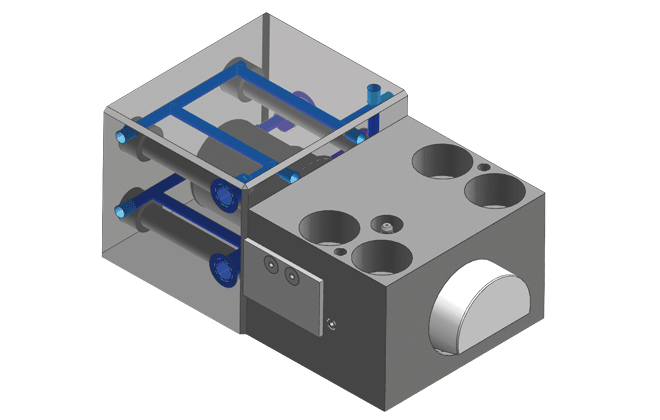

2.2410 KAMALI KELEPÇELER

250 ° C’ye kadar sıcaklıklar için soğutma devreli

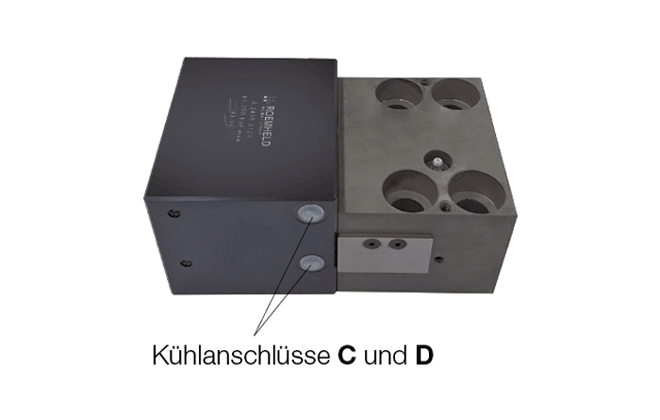

Ek olarak, blok silindirinde yağ soğutması için bir soğutma devresi vardır. Bu soğutma devresi, hidrolik kaynağın sızdırmazlık yüzeylerinde sabit bir sıcaklığı garanti eder.
Soğutma devresini boyutlandırırken, oluşan sıcaklıklar ve kenetleme elemanında izin verilen sıcaklık dikkate alınmalıdır.

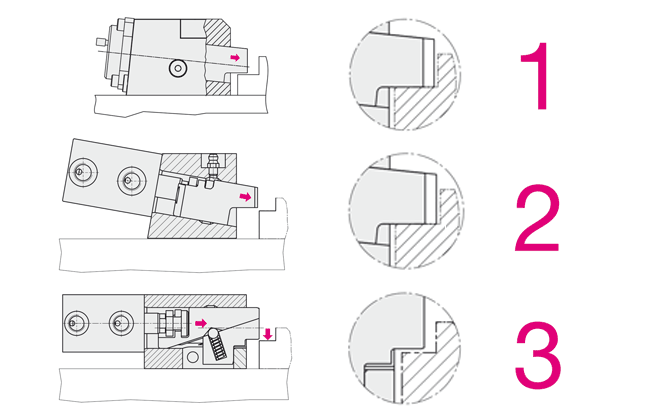

DÜZ KENETLEME KENARI İÇİN KAMA KELEPÇELER

Başvurular

  • düz kenetleme kenarlı kalıpların güvenli kenetlenmesi
  • enjeksiyon kalıplama makinelerinde kalıpların sıkıştırılması için
  • kalıpların pres yatağı ve şahmerdan üzerine sıkıştırılması için

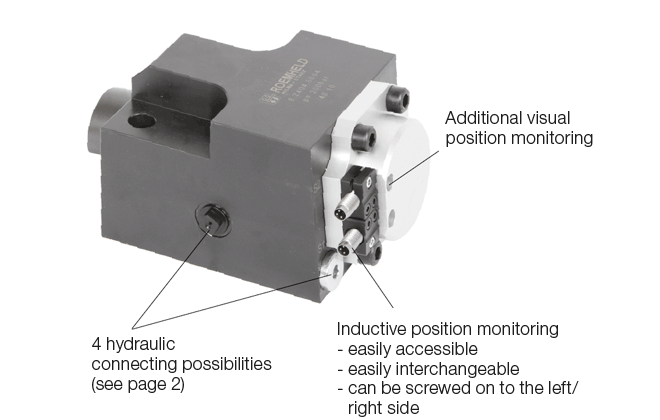

2.2450 KAMA KELEPÇELER

tek etkili, yay kuvveti ve hidrolik çözme ile bağlama,
tutma kuvveti 25 ila 120 kN, pozisyon izleme ile ve olmadan

Kama kenetleme elemanları, tek parça kenetleme cıvatasına sahip bir kılavuz mahfazadan oluşur.

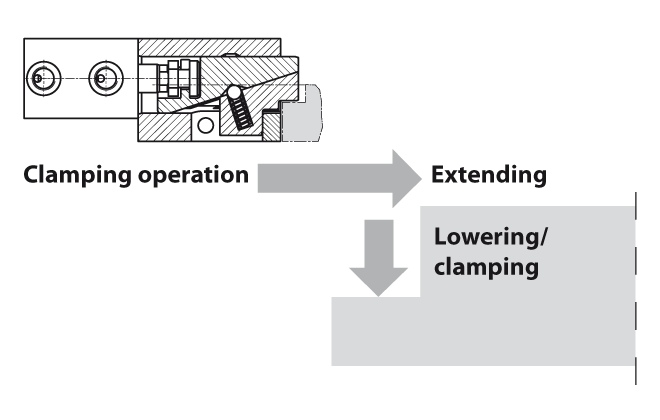

Kenetleme döngüsü: 6 ° eğimli kenetleme cıvatası boşta bir strok ve aynı zamanda bir kenetleme stroku gerçekleştirir. Kenetleme cıvatası eksenel olarak kenetleme kenarına indirilir. 6 ° ‘lik açı, kenetleme cıvatasındaki yay kuvveti ve kenetleme noktasındaki sürtünmeli geçme, kendinden kilitlemeli bir bağlantı oluşturur. Kama kenetleme elemanı tercihen konum izleme ile kullanılmalıdır.

Avantajları

  • düz kenetleme kenarlı kalıpların güvenli kenetlenmesi
  • Yay kuvveti, endüktif ve görsel pozisyon izleme ile bağlama sayesinde yüksek çalışma güvenliği
  • sol veya sağ tarafta pozisyon izleme
  • Euromap yönergelerine uygun kendinden kilitlemeli boyutlara sahip kenetleme elemanı
  • kenetleme kenarı eğimine gerek yoktur
  • değişken kenetleme kenarı yükseklikleri (ara plakalar)
  • sıkıştırma kenarı yüksekliği toleransı ± 0,5 mm
  • 160 bar makina hidroliğinin basıncı gevşetmek için yeterlidir
  • çok sağlam ve kompakt tasarım
  • paslanmaz kaplamalı gövde
  • 4 hidrolik Bağlantı ile esnek bağlantı olanakları

2.2451 KAMA KELEPÇELER

çift ​​etkili, çalışma kuvveti 35 ila 120 kN, hidrolik bağlama ve
çözme, yan tarafta konum izleme olmadan ve ile

Bir pres yatağı veya şahmerdan üzerindeki kalıpları sıkıştırmak için veya Euromap montaj ızgaralı enjeksiyon kalıplama makinelerinde kalıpları sıkıştırmak için çift etkili kama kelepçesi .

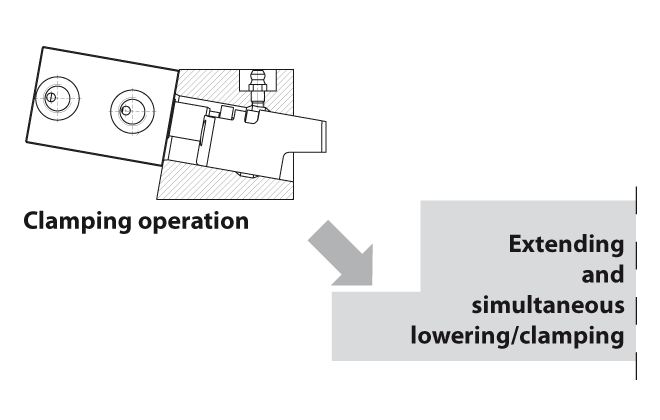

Kama kelepçesi, bir kelepçe cıvatası ile yüzer bir şekilde bağlanan bir hidrolik blok silindirinden oluşur. Kenetleme döngüsü: 5 ° eğimli kenetleme cıvatası boşta bir strok ve aynı zamanda bir kenetleme stroku gerçekleştirir.
Kenetleme cıvatası eksenel olarak kenetleme kenarına indirilir. Muhafazanın 5 ° ‘lik açısı, kenetleme kenarı üzerindeki sürtünme bağlantısına rağmen, kelepçeleme için gerekli hidrolik basıncın yeterli olmasını sağlayacak şekilde belirlenmiştir. Kenetleme kuvveti, kenetleme noktasına dikey olarak iletildiğinden, sadece düşük yan yükler meydana gelir. Kama kelepçesi, konum izlemeli veya izlemesiz olarak mevcuttur.

Özel özellikler

  • yan yükler matkap burçları ile telafi edilir
  • pozisyon izleme ve otomatik hareket dizisi ile yüksek operasyonel güvenlik
  • yüksek güvenlik standardı ve uzun hizmet ömrü ile çok sağlam ve kompakt tasarımlı bağlama elemanı
  • geri çekilen sıkıştırma cıvatası engelsiz kalıp ve takım değişimini sağlar
  • sıkıştırma ve çözme basınçları farklıdır

250 ° C’ye kadar sıcaklık direnci
istek üzerine mevcuttur

2.2460 KAMA KELEPÇELER

çift ​​etkili, çalışma kuvveti 35 ila 120 kN, hidrolik sıkıştırma ve
çözme, yandan konum izleme olmadan ve ile

Çift etkili kama kelepçeleri, özellikle bir pres yatağı veya şahmerdan üzerinde düz kenetleme kenarlı kalıpların güvenli bir şekilde sıkıştırılması için veya kelepçeleme için uygundur enjeksiyon kalıplama makinelerinde ölür.
Kama kelepçesi, bir hidrolik blok silindir ve iki parçalı bir mekanik sıkıştırma cıvatasından oluşur.
Kenetleme döngüsü: baskı pedli kenetleme cıvatası önce bir boşta strok gerçekleştirir. İç durdurucuya ulaşıldığında, kenetleme cıvatası kenetleme kenarına indirilir. Baskı yastığının 5 ° ‘lik açısı, kendiliğinden kilitlenmesine rağmen kenetleme için gerekli hidrolik basıncın kenetleme için gerekli olandan daha yüksek olmamasını sağlayacak şekilde belirlenmiştir.
Kenetleme kuvveti, kenetleme noktasına dikey olarak iletildiğinden, yan yükler oluşmaz.
Kama kelepçesi, konum izlemeli veya izlemesiz olarak mevcuttur.

Özel özellikler

  • basınç düşmesi durumunda sıkıştırma pistonu geri çekilmez
  • 25 kN, 50 kN ve 100 kN boyutları
  • pozisyon izleme ve otomatik hareket dizisi ile yüksek operasyonel güvenlik
  • çok sağlam ve kompakt tasarım
  • istek üzerine özel versiyonlar
  • yüksek derecede güvenlik ve uzun hizmet ömrü ile kendini kanıtlamış sıkma elemanı
  • geri çekilen sıkıştırma cıvatası engelsiz kalıp ve takım değişimini sağlar
