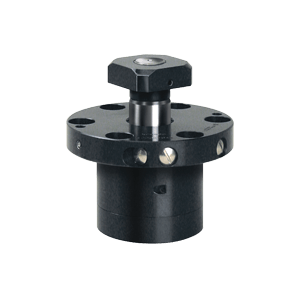

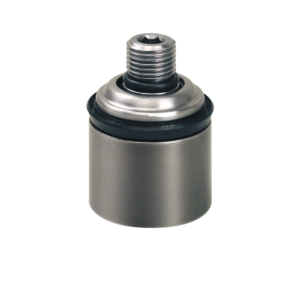

ÇEKME SIKIŞTIRMA ELEMANLARI 4.2180

Kalıpları bir pres yatağında veya pres kolunda sıkıştırmak için çift etkili çekme sıkıştırma elemanı.
Kalıpta, bağlantı çubuğu için T yuvaları bulunmalıdır. Kalıp, doğru konumda ve kenetleme elemanlarına paralel olarak yerleştirilmelidir.
Endüktif yaklaşım anahtarları ile kenetleme ve çözme konumunun izlenmesi. Bağlantı çubuğu ve piston sertleştirilmiş ve taşlanmıştır. Hidrolik sistem silecek halkaları ile kirlenmeye karşı korunmaktadır.

Uygulamalar

  • pres kollarına entegre
  • pres yataklarına entegre
  • takım tezgahlarında ve ekipmanlarında
  • kullanılabilir alan sınırlı olduğunda

Özel özellikler

  • pozisyon izleme ile yüksek operasyonel güvenlik
  • merkezi olarak düzenlenmiş sıkıştırma elemanları ile ideal kuvvet aktarımı
  • kompakt tasarım
  • 60 kN’den 164 kN’ye kadar sıkıştırma kuvveti
  • büyük kenetleme kenarı toleransları için uygun (± 1,5 mm)
  • kalıpları yerleştirirken engelleyici kenar yok
  • ram ve yatak yüzeylerinin optimum kullanımı
  • zor erişilebilen noktalarda kenetleme

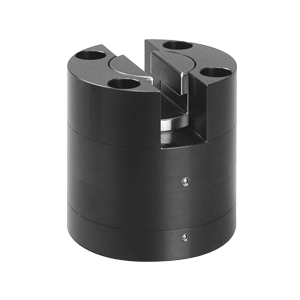

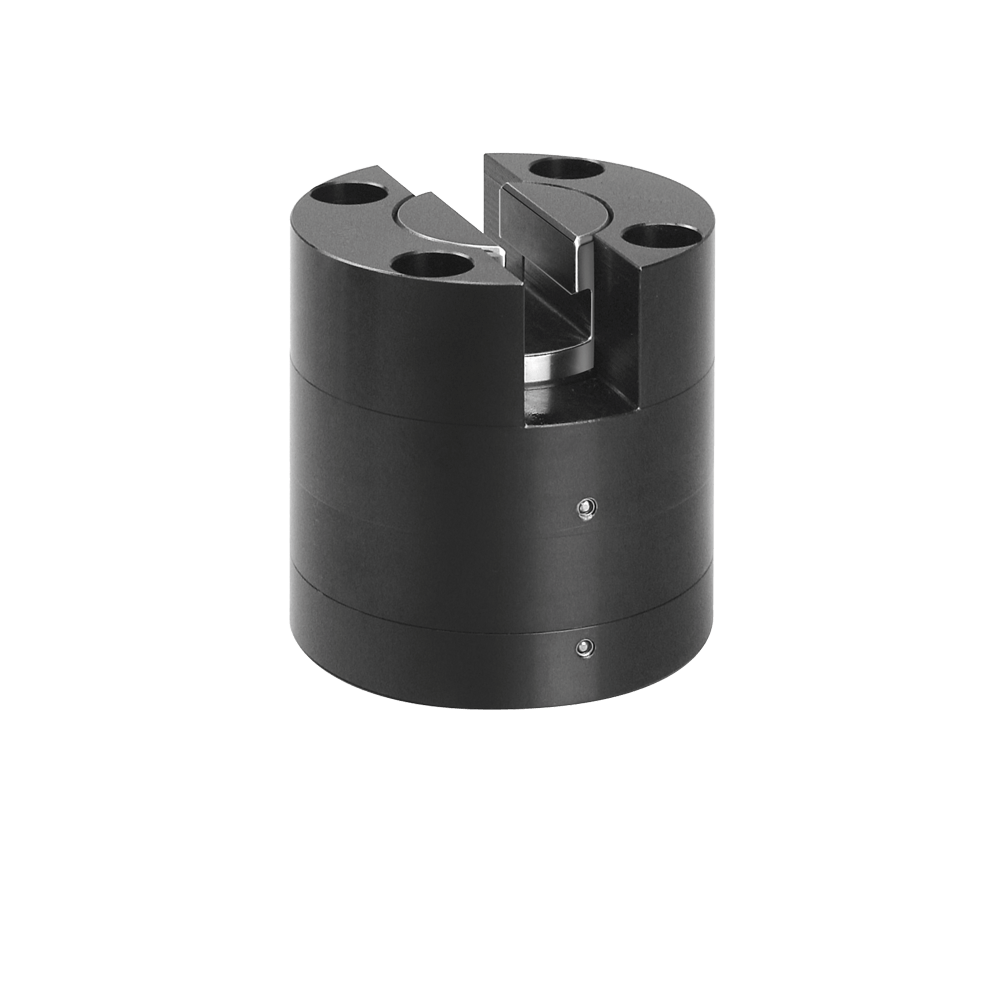

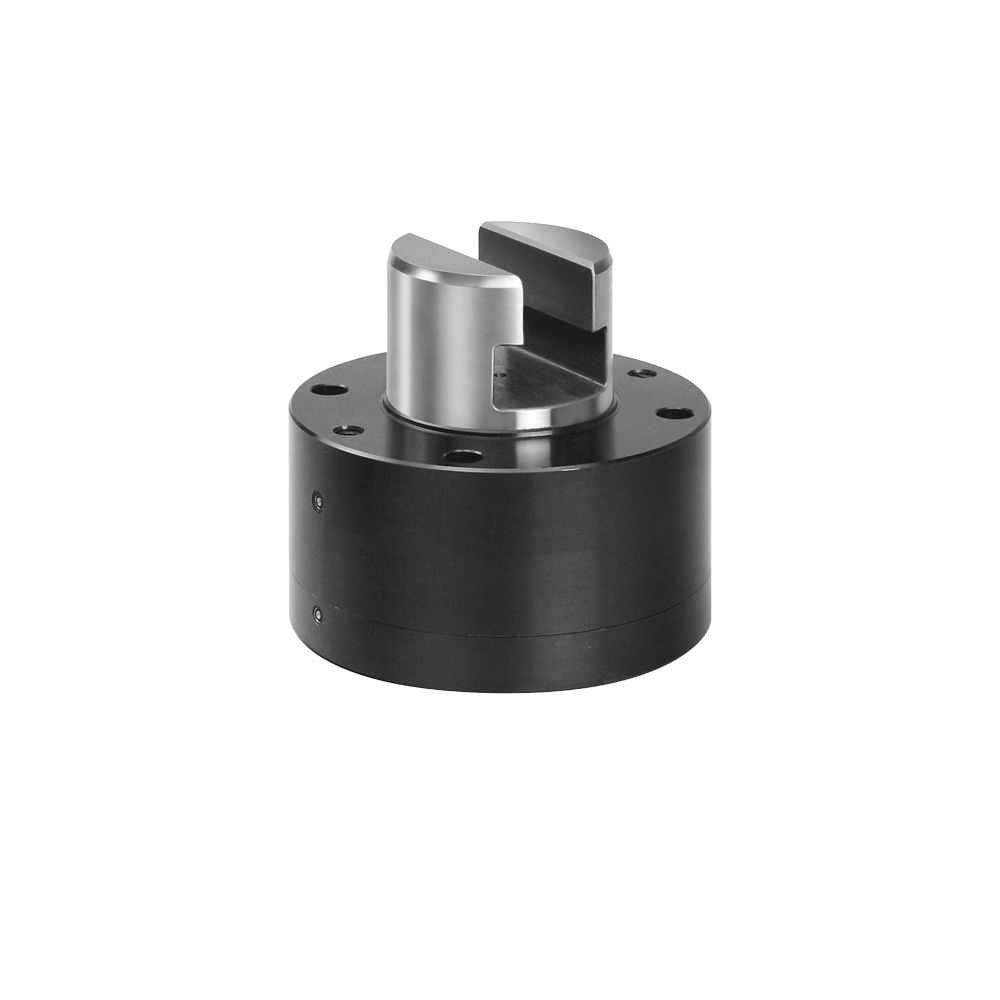

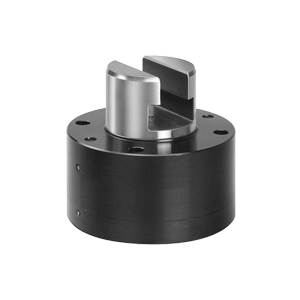

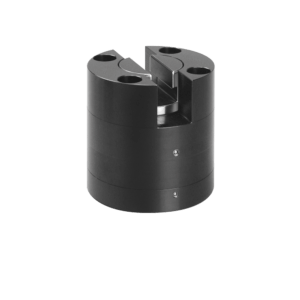

T KANALLI 4.2350 VE 4.2351 ÇEKME KENETLEME ELEMANLARI

T kanallı çekme kelepçeleme elemanı, kalıp üzerindeki T-kanal çubukları veya T-somunları aracılığıyla bir kalıbın standardizasyonunu kolaylaştırır.
Hidrolik yağ beslemesi, yatak ve koçtaki delinmiş deliklerden veya borulardan yapılır.
Bağlantı çubuğu ve piston sertleştirilmiş ve taşlanmıştır.
Hidrolik sistem silecek halkaları ile kirlenmeye karşı korunmaktadır.

Uygulamalar

  • pres kollarına entegre
  • pres yataklarına entegre
  • ara plakaya entegre (4.2351)
  • takım tezgahlarında ve ekipmanlarında
  • kullanılabilir alan sınırlı olduğunda

Özel özellikler

  • kompakt tasarım
  • yatak ve koç ayrıca manuel sıkıştırma için de kullanılabilir
  • merkezi olarak düzenlenmiş sıkıştırma elemanları ile ideal kuvvet aktarımı
  • yatak ve koç yüzeylerinin optimum kullanımı
  • kalıplar kolayca uyarlanabilir
  • yatak ve koç ayrıca manuel sıkıştırma için de kullanılabilir (4.2351)

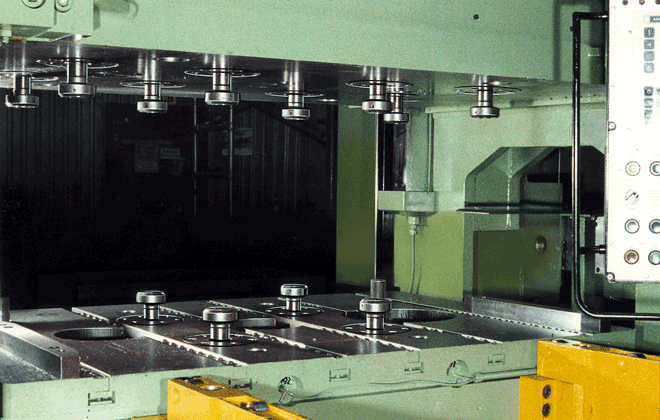

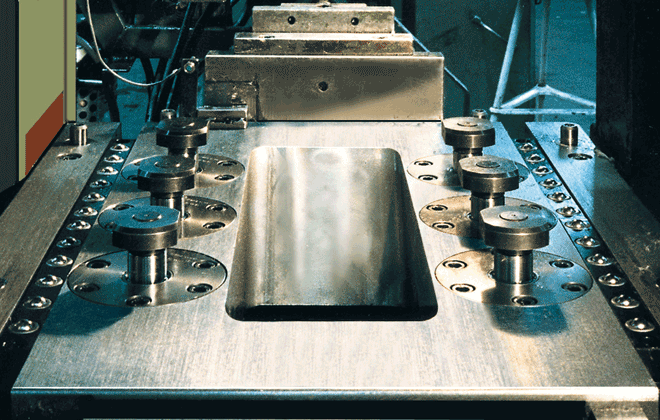

Çift kolonlu presin baskı yatağına entegre edilmiş çekme sıkıştırma elemanları. Pres yatağının T-yuvalarına yerleştirilen makaralı çubuklarla kalıpların beslenmesi.

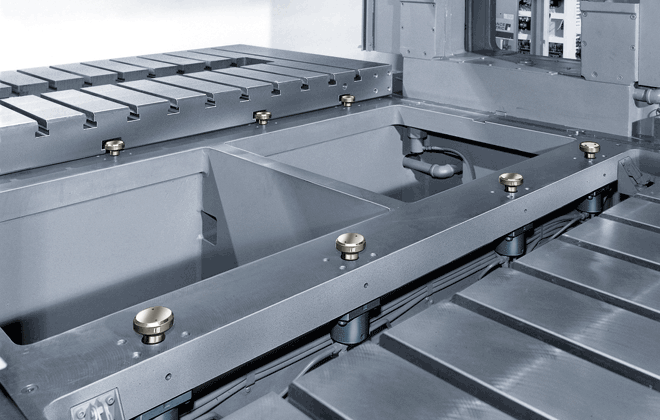

Çekme sıkıştırma elemanları ile eksiksiz bir kalıp değiştirme tablasının sıkıştırılması.

Çekme Sıkma Elemanları

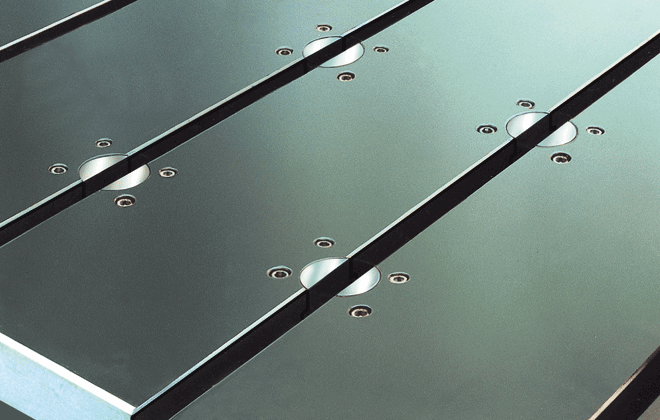

Bir pres yatağına takılı T-kanallı kenetleme elemanlarını çekin.

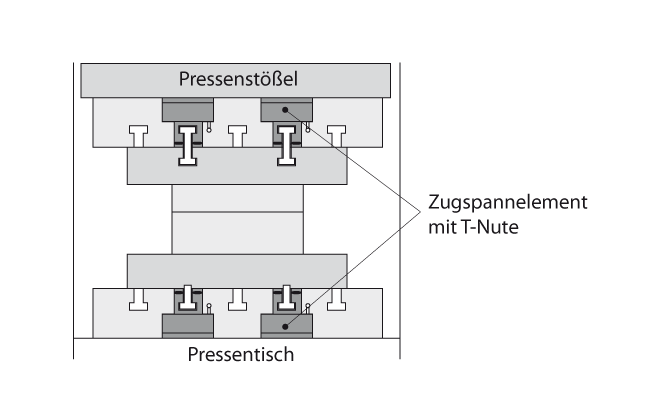

Bir preste sıkıştırarak kalıp.
Ram: çift T-yarıklı çubuklar kullanılarak üst kalıbın
kenetlenmesi Yatak: sıkıca monte edilmiş T-yarıklı çubuklar kullanılarak alt kalıbın kenetlenmesi
