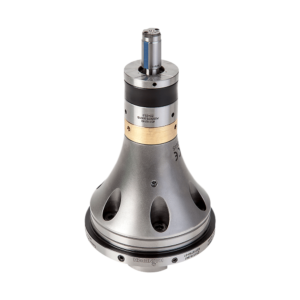

Hainbuch Özel İç Çaptan Sıkma Pensli Aynalar

  • Optimize edilmiş üretim süreçleri
  • En son sıkma sistemi sayesinde son teknoloji üretim olanakları
  • İhtiyaçlarınıza en uygun şekilde uyarlanmış özel çözümler
  • Gerçekleştirilen en büyük sıkma çapı Ø 620 mm

Özel İç Çaptan Sıkma Pensli Aynalara Örnekler

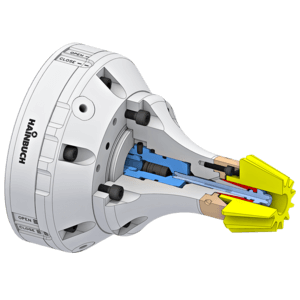

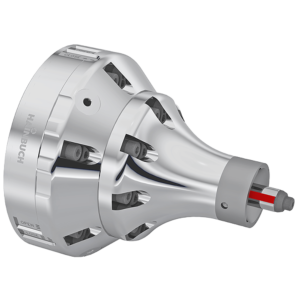

 Dişli Açma (Azdırma) Tezgahları İçin Özel Ayna Mando T213

Avantajları

  • Dişli açma (Azdırma) makineleri için özel gövdeye sahip
  • Maksimum sıkma kuvveti ile iş parçası hassas işleme
  • Takım ömrü % 5 uzatıldı
  • İşleme prosesini iyileştirme

Sonuçlar / müşteri avantajları

  • Dişli üretimi için istikrarlı ve güvenilir süreç
  • Robot ve otomasyon için geniş açılma stroku

Meydan okuma

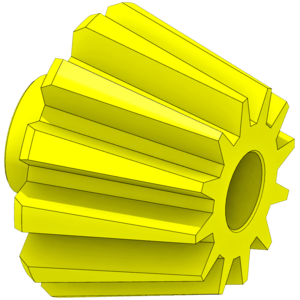

İş parçası: Konik dişli (Bevel gear)

Sıkma sistemi: İç çaptan sıkma

İşleme: Dişli açma –  azdırma operasyonu

  • Küçük yapısına rağmen yüksek sıkma kuvvetlerini oluşturun
  • Maksimum sertlik
  • Seri üretime uygun

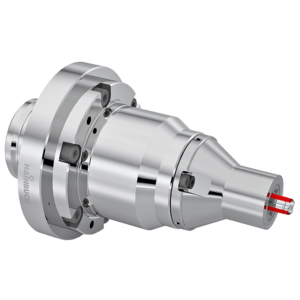

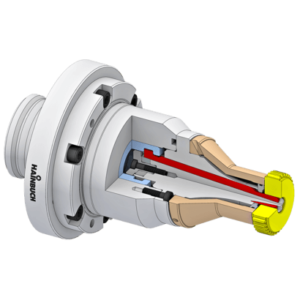

Micro Mandrel

Özel Küçük Çaplarda İç Çaptan Sıkma Pensli Ayna

Avantajları

  • Son derece küçük çaplarda iç çaptan sıkma [5,5 mm’den başlar]
  • Farklı Ø çaplarda hızlı Pens değiştirme

Sonuçlar / müşteri avantajları

  • Sıkma sisteminin ömrü önemli ölçüde artırıldı
  • Pens değişimi için sağlanan yüksek hassasiyetli değişimi sağlayan gövde

Meydan okuma

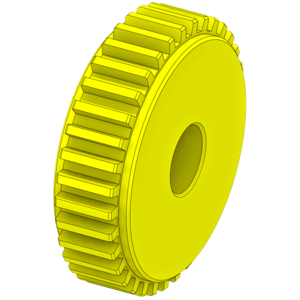

İş parçası: Dişliler (Gears)

Sıkma sistemi: İç çaptan sıkma

İşleme: Dişli dişlerinin frezelenmesi (Dişli açma – azdırma)

  • Küçük dişlilerin seri üretimi
  • Farklı pens çapları kullanılabilir ve hızlı değişimi
  • Sıkma sisteminin uzun ömrü

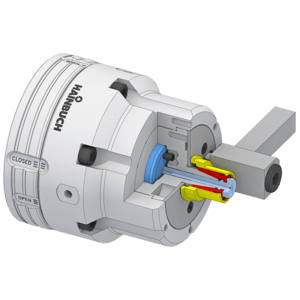

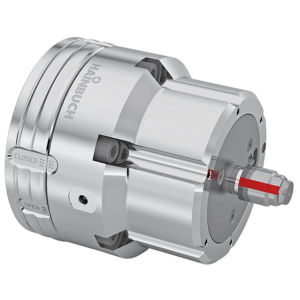

Özel Eksantrik İç Çaptan Sıkma Pensli Ayna

Avantajları

  • Merkezli ve eksantrik işleme için ayna
  • Parçayı sökmeden işleme
  • Makinenin C ekseni üzerinden eksantrik kaçıklığı ayarlama
  • Genel işlem süresi yaklaşık % 15 kısaldı
  • İşlemler arasındaki bekleme süresi »0« değerine düşürüldü

Sonuçlar / müşteri avantajları

  • Maksimum 1 mm eksantrik boyuta sahip ayarlanabilir eksantrik ayna
  • İş parçasının bir makineyle komple parçayı sökmeden işlenmesi

Meydan okuma

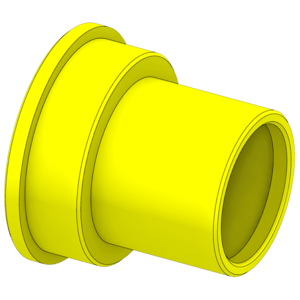

İş parçası: Eksantrik kovan (Eccentric sleeve)

Sıkma sistemi: iç çaptan bağlama

İşleme: Tornalama

  • C ekseni aracılığıyla eksantrik kaçıklık ayarı
  • Merkezde ve eksantrik işleme
  • Farklı iş parçalarının bir ayna ile pens değiştirerek sıkma

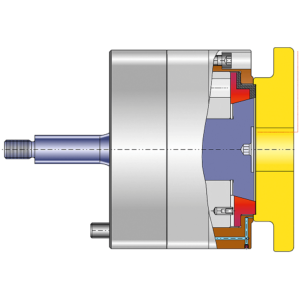

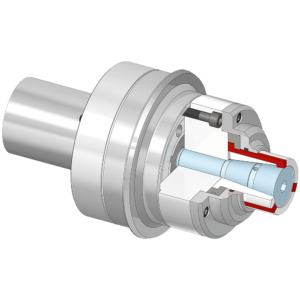

Özel İç Çaptan Sıkma Pensli Ayna Mando T611

Avantajları

  • Z ekseninde iş parçası hareketi olmadan çektirmeli sıkma (pull-back)
  • Vulkanize pensi sayesinde geniş stroğu ve titreşim sönümleme özelliği
  • Kör deliklerde kısa bağlama uzunluğu mümkündür

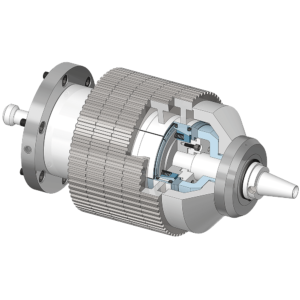

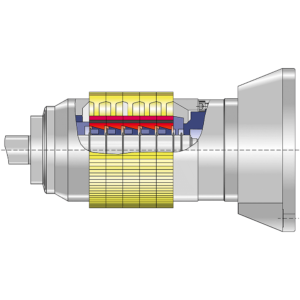

Multi-Centering Mandrel

Çoklu Merkezleyen Pensli Ayna

  • Tasarımda gözüktüğü gibi birden çok dişli iş parçalarını ayrı olarak sıkma yapabilir
  • ± 0,2 mm’ye kadar delik toleranslarında bile kompanze ederek merkezleyebilir
  • Dişli grubunun eksenel sabitlenmesi, gerekli sıkma kuvvetini sağlar
  • Yay tertibatları ile ayrı ayrı iş parçalarının merkezlenmesi
